涡轮流量计的通信系统硬件设计


发布日期:2022-09-29 点击:580次
1.通信系统硬件设计方案
  

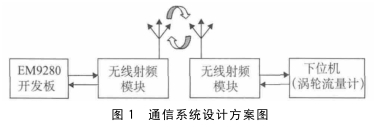

涡轮流量计通信系统的硬件设计方案如图1所示。

  上位机选用嵌入式开发板EM9280,它是一款面向工业自动化领域的高性价比嵌入式主板产品,其内核CPU为工业级品质的i.MX283,系统已预装正版WindowCE6.0实时多任务操作系统。此外,EM9280体积小,易携带,可以方便地带到工业控制现场,方便工作人员的操作。
  EM9280的标准配置中有RS-485通信接口,而标.准的MODBUS物理层就采用了RS-485串行通信标准,通过485总线可以将通信数据发送给无线射频模块,并通过射频信号将数据发送给下位机端射频模块,最后再通过485总线传送给涡轮流量计,完成数据的传输。
  无线射频模块采用PTR2000,无线收发一体数传MODEM模块PTR2000芯片性能优异,在业界居领先水平,它的显著特点是所需的外围元件少,因而设计非常方便。该模块在内部集成了高频发射、高频接收、PLL合成、FSK调制/解调、参量放大、功率放大、频道:切换等功能,因此是目前集成度较高的无线数传产品。该器件采用了抗干扰能力较强的FSK调制/解调方式,其工作频率稳定可靠。它是目前低功率无线传输的理想选择。
2.
涡轮流量计系统设计

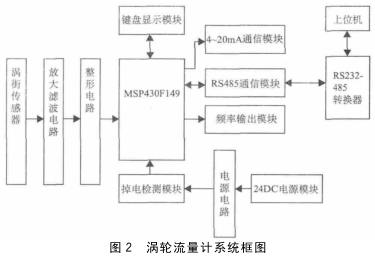

  系统主要由数据采集模块、电源模块、键盘显示模块、频率输出模块、通讯模块等组成。如图2所示,系统采集数据并经过A/D转换成数字量进行存储、显示和传输。
  考虑到实际应用,在硬件选择方面尽可能保证性能的情况”下多选择低功耗芯片。微控单元选用MSP430F149单片机,它具有良好的通.用性和可扩展性.并且属于超低功耗微处理器。
