一、用 途：

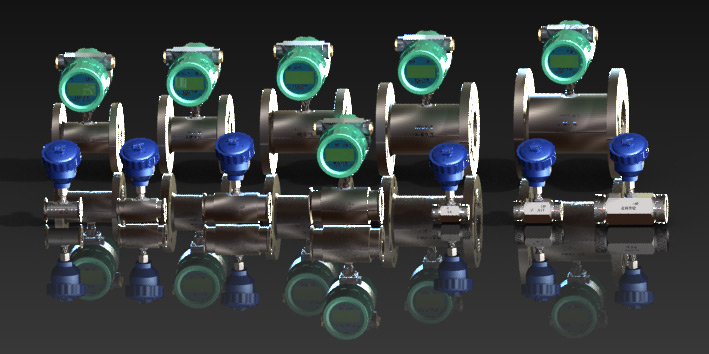

涡轮流量传感器HD-LWGY-1与显示仪表配套组成涡轮流量计。传感器具有精度高，重复性好，寿命长操作简单等特点。可广泛应用于石油，化工，冶金，造纸等行业测量液体的体积瞬时流量和体积总量。
二、特点：
◆ 压力损失小，叶轮具有防腐功能。
◆ 具有较高的抗电磁干扰和抗震动能力，性能可靠工作寿命长。
◆ 采用先进的超低功耗单片微机技术，整机功能强，功耗低，性能优越。具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%。
◆ 仪表系数可由按键在线设置，并可显示在LCD屏上，LCD屏直观清晰，可靠性高。
◆ 采用EEPROM对累积流量、仪表系数进行掉电保护。保护时间大于10年。
三、主要技术参数：
◆ 流量计规格，基本参数和性能指标（见表二）
◆ 准确度：0.5级、1.0级；
◆ 使用条件：
1、 环境温度-20℃～50℃;
2、 相对温度：5%～95%;
3、 被测介质温度：-20℃～120℃;
4、 大气压力：86Kpa～106Kpa;
5、 防爆等级：ibⅡBT4.
◆ 信号传输距离：传感器至显示器的距离可达1000m。
四、 电气特性：
1、 显示方式：
（1）LWGY 远传输出型：三线制脉冲输出（配显示仪表）；
（2）LWY 现场显示型：8位LCD显示累积流量，单位（m3）
5位LCD显示瞬时流量，单位（m3/h）
（3）LWGB 远传输出型：二线制4～20mA信号输出（可现场显示瞬时流量）。
2、输出功能：
（1）LWGY 型脉冲输出，p-p值由供电电源确定；
（2）LWY 型可带脉冲输出或4~20mA两线制电流输出；
（3）LWGB 型4~20mA两线制电流输出（可4位数字显示瞬时流量）。
3、供电电源：
（1）LWGY：DC5~24V；
（2）LWY：3V锂电池安装于仪表内部可连续使用八年以上；
（3）LWGB：DC24V。
五、 仪表结构及安装方式：见（表二）、（图一）、（图二）、（图三）、（图四）
1、 仪表安装采用法兰连接、螺纹连接及夹装式；
2、 安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应≥20DN，下游直管段应≥5DN（DN为管道内径）。
3、传感器应远离外界磁场，如不能避免，应采取必要的措施；
4、为了检修时不至影响液体的正常输送，应在传感器两端的直管段外安装旁通管道（如图四）；
5、传感器露天安装时，请做好放大器插头的防水处理；
6、传感器与显示仪表的接线，应根据放大器的电源来选择接线方式，详见有关“使用说明书”。
图一 LWGY—4～10传感器结构及安装尺寸示意图
图二 LWGY—15～40传感器结构及安装尺寸示意图
图三 LWGY—50～200传感器结构及安装尺寸示意图
图四 合理的安装方式
六、型号及规格说明：
如：LWGY-50-BE：表示口径为50mm, 防爆、夹装式涡轮流量传感器；
LWGB-50：表示口径为50mm,涡轮流量变送器。
（表二）
|
型号
规格
|
公称通径DN（mm）
|
流量范围
（m3/h）
|
工作压力（Mpa）
|
安装形式
|
L
mm
|
G
|
D
|
d
|
孔数个
|
|
LW-4
|
4
|
0.04-0.25
|
6.3
2.5
|
|
350(50)
|
G1/2
|
|
|
|
|
LW-6
|
6
|
0.1-0.6
|
螺纹(夹装)
|
390(50)
|
G1/2
|
|
|
|
|
LW-10
|
10
|
0.2-1.2
|
螺纹(夹装)
|
450(50)
|
G1/2
|
|
|
|
|
LW-15
|
15
|
0.6-6
|
螺纹(夹装)
|
75(55)
|
G1
|
|
|
|
|
LW-20
|
20
|
0.7-7
|
螺纹(夹装)
|
85
|
G1
|
|
|
|
|
LW-25
|
25
|
1-10
|
螺纹(夹装)
|
100(60)
|
G5/4
|
|
|
|
|
LW-32
|
32
|
1.5-15
|
夹装
|
70
|
|
|
|
|
|
LW-40
|
40
|
2-20
|
螺纹(夹装)
|
140(70)
|
G2
|
|
|
|
|
LW-50
|
50
|
4-40
|
螺纹(夹装)
|
150(70)
|
|
φ150
|
φ18
|
4
|
|
LW-65
|
65
|
7.5-75
|
夹装
|
80
|
|
|
|
|
|
LW-80
|
80
|
10-100
|
法兰(夹装)
|
200(90)
|
|
φ160
|
φ18
|
8
|
|
LW-100
|
100
|
20-200
|
法兰(夹装)
|
220(110)
|
|
φ180
|
φ22
|
8
|
|
LW-150
|
150
|
30-300
|
法兰(夹装)
|
300
|
|
φ240
|
φ22
|
8
|
|
LW-200
|
200
|
80-800
|
法兰(夹装)
|
360
|
|
φ295
|
φ22
|
12
|
注DN4-25mm口径常规产品耐压6.3MP
DN32-200mm口径常规产品耐压2.5MPa
|
