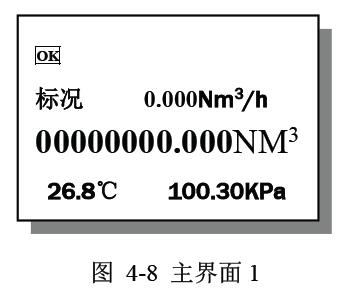

旋进旋涡流量计的一级菜单主界面显示如图4-8 所示,在任意主界面显示状态下,按下“F2”键,就会进入输入密码界面.(注：主界面1、2、3 每个主界面都可以进入输入密码界面,菜单设置结束后会回到进入密码输入界面前的主界面.)

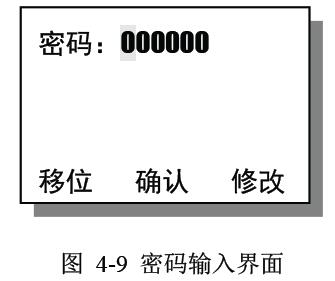

设定初始密码为100000(密码修改在二级菜单有介绍);通过“移位(F1)”以及“修改(F3)”键将密码设置正确后,最后按“确认(F2)”键.若密码正确,则进入系统菜单进行参数修改;不正确,则显示“密码错误!”,然后退回到进入密码页面前的主界面.本设计有三级菜单项,每一级菜单对应一个密码,输入相对应的密码即可进入菜单项,如图4-9.
以下为菜单项的液晶显示内容,以及单片机内参数的介绍.旋进旋涡流量计每按F2键会进入下一菜单项,如按到每级的最后一页再按下F2 键或者长按F2 键则会提示保存已修改数据,退回到主界面
|
