旋进旋涡流量计

旋进旋涡流量计
 点击放大
产品型号:
HD-LUX系列
产品报价:
询价
产品特点:
旋进旋涡流量计广泛应用于石油、化工、电力、冶金、城市供气等行业测量各种气体流量,是目前油田和城市天然气输配计量和贸易计量的首选产品。
  HD-LUX系列旋进旋涡流量计的详细资料:

一、概述
  HD-LUX系列旋进旋涡流量计是本厂自行设计开发的,具有国内领先水平的新型气体流量仪表。是利用流体旋涡的进动现象,采用压电晶体作传感元件,结合微机技术设计而成。该项技术填补了国内空白,达到了国内同类产品先进水平。产品已通过省级新产品鉴定,被国家经贸委列为九五年度国家级重点新产品。产品广泛应用于石油、化工、电力、冶金、城市供气等行业测量各种气体的流量,是目前油田和城市天然气输配计量和贸易计量的首选产品

二、产品特点
●无机械可动部件,耐腐蚀,稳定可靠,寿命长,长期运行无需维护;
●采用先进的电脑芯片,集成度高,体积小,性能好,整机功能强;
●采用专用显示屏,显示位数多,可直接显示工作状态下的体积流量、标准状态下的体积流量、总量,以及介质压力、温度等参数。
●采用EEPROM技术,各参数设置方便,并可保存400组流量数据;
●脉冲、模拟信号输出,并具有RS485接口;
●采用专用MODEM,通过电话网络可实现计算机远程集中管理。
  HD-LUX智能型流量计流量计、微电脑、压力、温度传感器于一体,采用内置式结构,使结构更紧凑,可直接测量流体的流量、压力和温度,并自动实时跟踪补偿和压缩因子修正;HD-LUX采用双检测技术有效地提高了信号检测强度,成功得抑制了由管线振动引起的干扰。

三、工作原理
  旋进旋涡流量计壳体剖面的型线类似文丘利管的型线,两头大中间小,入口侧的收缩段内有一组强制产生旋涡的导流叶片,出口侧有一个消除旋涡流的整流栅,使流体恢复轴向流动。当流体流入流量流量传感器时,入口处的导流叶片迫使轴向流动的流体旋转,并在收缩段内由于流体的加速流动使旋转流的中心产生旋涡流。这时,随着管截面的缩小,旋涡流集中在中心轴上,当旋涡流体进入扩散段时,由于流速减慢,旋转流体受到回流的作用,开始作二次旋转,旋涡流出现转折点(在这一点上流体的轴向速度分量为零),形成旋涡进动现象,故称旋进旋涡。检测元件测得该进动频率信号后,由二次仪表显示出流量总量、温度、压力等。

四、技术参数
序号



主要性能指标

1

公称通径

DN(mm)

20

25

32

50

80

100

150

200

2

流量范围
(m3/h)

1.210

2.530

4.560

10150

28400

50800

1502250

3603600

3

准确度等级

1.0级;1.5(其相应的基本误差限为± 1.0% ±1.5%)

4

重复性(%)

<基本误差限的1/3

5

过流量能力

最大流量的1

6
工作压力(MPa)

PN1.62.54.06.4

7

介质温度()

3070

8

压力损失(MPa)

P=ρ1.205 ×PN



9


输出信号方式
脉冲:低电平<0.7V ;高电平VD—1V(VD一外供电电压)
模拟:4mA—20mA
RS 485通讯接口

10

表体材料

铝合金、不锈钢(>2.5MPa)

11

适用介质

气体

12

环境条件

温度:-30℃~55 湿度:5%95% 大气压力:86 kPa106kPa



13



供电方式

及功耗

普通型

内供电3VDC功耗<80μA

外供电624V DC功耗<20mA

智能型(压温一体化)

内供电3.6VDC功耗<200μA

外供电1224V DC功耗<100mA

14

防爆等级

防爆标志:ExdBT4ExibBT6(LUY-B1)

15

执行标准

产品标准: QFM 01-2002LUY系列旋进旋涡流量计》

检定规程:JJG 198-1994《速度式流量计检定规程》

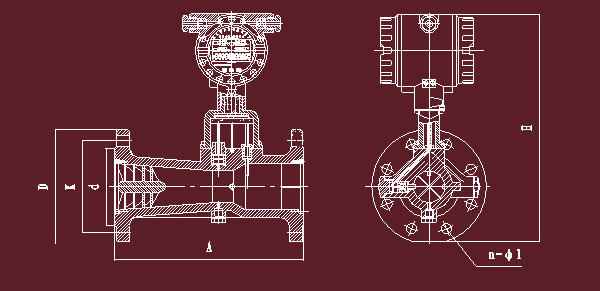

五、旋进旋涡流量计外形尺寸图


公称通径DN(mm)

公称压力(MPa)

外形尺寸(mm)

表体材质

重量(kg)

表体长度A

高度H

不锈钢

铝合金

20(15)

1.6/2.5/4.0

160

360

6

6.3/10/16

160

365



8

25

1.6/2.5/4.0

180

367

7

6.3/10/16

180

378



10

32

1.6/2.5/4.0

200

383

9

6.3/10/16

200

402



12

40

1.6/2.5/4.0

200

383

9

6.3/10/16

200

402



12

50

1.6/2.5/4.0

230

403



11

6.3/10/16

230

421



14



80

1.6

330

438

11

2.5/4.0

330

438



18

6.3/10/16

330

446



21



100

1.6

410

468

14

2.5/4.0

410

475



18

6.3/10/16

410

483



33



150

1.6

585

542

21

2.5/4.0

585

549



52

6.3/10/16

585

572



72



200

1.6

700

618

41

2.5

700

626



117

4.0

700

634



127


六、旋进旋涡流量计产品选型

代号

口径

流量范围m3/h

  HD-LUX-25

DN25

2.530

  HD-LUX-32

DN32

4.560

  HD-LUX-50

DN50

10150

  HD-LUX-80

DN80

28400

  HD-LUX-100

DN100

50800

  HD-LUX-150

DN150

1502250

  HD-LUX-200

DN200

3603600



代号

功能1

N

无温压补偿

Y

带温压补偿



代号

输出型号

F1

4-20mA输出(二线制)

F2

4-20mA输出(三线制)

F3

RS485通讯接口



代号

功能2

E1

1.0

E2

1.5

T

常温

P1

1.6Mpa

P2

2.5Mpa

P3

4.0Mpa

D1

内部3.6V供电

D2

DC24V供电

B1

不锈钢

B2

铝合金

七、旋进旋涡流量计成品展示:
 成品展示
公司气体流量计标定装置
标定装置
  标定装置
  HD-BDZZ-3000M3型音速喷嘴气体流量标准装置 功能特点 ◎准确度高、重复性好、稳定性好。 ◎复检周期长 (5年)。 ◎检定口径大,检定流量大、被检表安装方便(全气动头控制)。 ◎检定方式:手动检定或全自动检定。 ◎全不锈钢管道,使用寿命长。 技术指标 准确度 ±0.25% 使用条件 环境温度: -5℃~50℃ 相对湿度:5%~80% 大气压力:86-106kPa 气源:空气 检定口径范围:DN25~DN400 检定流量范围:1-8500m3/h 可提供更大的检定口径和检定流量。
