气体涡轮流量计数值模拟与实验测试方法


发布日期:2024-05-27 点击:849次
  气体涡轮流量计是一种速度式的流量传感器,具有测量精度高、量程范围广、可靠性好以及使用方便等优点。随着我国西气东输工程的全线贯通,纵横交错的天然气管网使我国形成世界上天然气管网。气体涡轮流量计被广泛应用于天然气管网中的贸易计量,市场前景广阔。气体涡轮流量计的结构改进及其性能优化在流量计量领域具有十分重要的应用价值与现实意义。
  将气体涡轮流量计前整流器的叶片截取合适切角,发现当叶片切角参数为0.25时流量计的性能最好。对前整流器结构进行分析,得到了流量计压力损失和线性度误差均为最小时前整流器的叶片数与长度。在前导流体研究方面.将前导流体直径、前导流体与轮毂间距作为改进参数,比较了不同结构参数下气体涡轮流量计的性能指标。用流线型前导流体结构代替传统半球形前导流体,使得流量计的压力损失降低了近33%。一种三叶片长螺旋叶轮结构,流量计测量的重复性明显提高,测量的相对示值误差明显降低。基于响应面法和正交试验法,得出了影响流量计性能的叶轮结构参数顺序为:叶轮顶端半径>叶轮叶片数>叶轮轮毂长度>叶轮轮毂半径。在后导流体方面,优化了后导流体的叶片倒角。发现流量计的压力损失随着叶片倒角的增大而增加。通过数值模拟对流量计内部的流场特征进行分析,发现后导流体产生的压力损失达到了总压力损失的55%。
  综上所述,前人对气体涡轮流量计的研究主要集中在叶轮、前整流器与前导流体部分,而对后导流体与表芯支座的结构改进及其性能优化目前还较为少见。实际上,后导流体在流量计中对流体起到稳流和导流的作用,表芯支座是固定叶轮的主要结构,它们均会对流量计的性能产生影响。因此,以TM80气体涡轮流量计为对象,采用数值模拟与实验测试相结合的方式,研究流量计内部的流场特.征,提出针对表芯支座和后导流体的结构优化方案,进而评估优化前后流量计的性能指标,探索出提高流量计计量性能的方法。
1.数值模拟方法

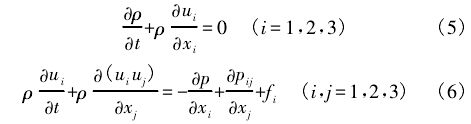

  气流在气体涡轮流量计内部的流动遵循流体力学的基本方程,即满足流体运动的质量守恒方程和动量守恒方程。质量守恒方程和动量守恒方法表示为:

  式中:xi,xi为空间坐标分量,ui,uj为流体流动速度分量:p为静压,pij为应力张量ƒi为体积力分量。

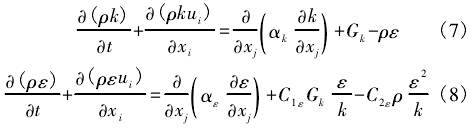

  由于流量计结构十分复杂,气流在流量计内部的运动往往呈现湍流状态。为了实现对湍流的模拟,需要额外引入湍流模型。本文选取RNGk-ε模型作为湍流模型,其湍流动能h和耗散率ε的输运方程表示为:

  式中:Gk表示平均速度梯度所产生的湍流动能.αε,αk分别表示ε和h的扩散率,C1ε、C2ε为系数。
  由于气流运动与叶轮旋转存在相互作用,需要引入扭矩模型根据力矩平衡原理,叶轮旋转的运动方程可以表示为:

  式中:J为叶轮惯性力矩,单位为kg·m2;dɷ/dt为叶轮角加速度,单位为rad/s2;M1为流体对叶轮驱动力矩;M2为轴承摩擦阻力矩,单位为N·m;M3为黏性阻力矩,单位为N·m;M4为磁阻力矩,单位为N·m;t为时间,单位为s。
  采用Fluent软件求解流量计内部气流的运动方程。为了消除管道进口段效应对模拟结果的影响,在流量计的进出口均增加了10D的直管段(D为机芯直径)。由于给定了流体的体积流量,进口采用速度进口边界条件,进口平均速度通过u=Qv/A确定,方向与进口直管段截面垂直;出口为大气压,壁面采用无滑移边界。为了求解叶轮旋转运动方程,把整个计算区域分解为静区域和叶轮旋转的动区域,动区域和静区域之间采用多重参考模型(MRF)耦合叶轮采用滑移边界条件,与旋转区域具有相同的转速。叶轮旋转区域与前后静区域之间的表面定义为interface边界,便于与其他流域进行信息交换。
2.测试方法

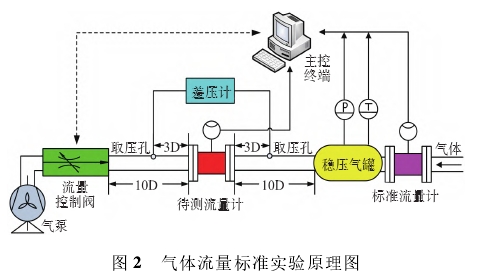

  测试采用标准表法气体流量标准装置。实验装置主要由罗茨流量计、
气体涡轮流量计、稳压气罐、气动阀门、气泵和控制系统等组成,如图2所示。实验通过远程操作PLC设备,调节气动阀门的开度,实现对气体体积流量的控制。罗茨流量计作为标准表,其工作量程为0~250m3/h,流量控制精度为0.5级。气体涡轮流量计作为待测流量计,其测量精度等级为1级,工作量程为13m3/h~250m3/h,量程比为20:1。差压计的两个.测压口分别安装在待测流量计的前后直管段3D处,其量程范围为土3000Pa.测量精度等级为1级。气泵与气动阀门相连,能够产生相对稳定的负压。根据国家计量检定标准,气体涡轮流量计需检定13m3/h、50m3/h、100m3/h和250m3/h等特征流量点。每个流量点进行多次测量,实验结果得到标准表和被测流量计的压力损失、脉冲数、体积流量以及单流量点的测量时间,数据处理后得到仪表系数和最大示值误差等指标,进而评估气体涡轮流量计的计量性能。
