电磁流量计故障类型及检查流程


发布日期:2024-05-20 点击:102次

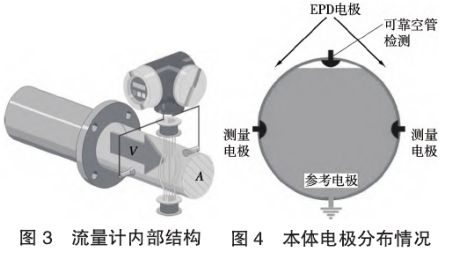

  以分体式流量计为例,介绍电磁流量计内部结构及本体电极分布情况(图3、图4)。在流量计的使用过程中,常见故障有无流量信号输出、输出信号晃动等,检查步骤如下。

1.无流量信号输出.
  检查流程为:①检查变送器电源是否通电、熔.丝及各级电源是否正常,变送器内部电路板是否正常、是否报错;②励磁和信号电缆是否导通、接线是否正确,电缆屏蔽层是否接地、电缆阻抗是否正常;③检查本体电极及线圈的绝缘性、励磁线圈是否完好、电极是否锈蚀、内部接线是否断线、衬里是否磨损;④被测液体与电极材料之间是否产生表面效应,例如电化学和极化现象、触媒作用形成气雾等。
2.输出信号晃动
  检查流程为:①检查安装电磁流量计传感器的管系是否有脉动流动扰动源;②管体内是否充满液体、液体是否含有气泡;③检查变送器电源是否通电,熔丝及各级电源是否正常,变送器内部电路板是否正常、是否报错;④检查传感器是否可靠接地、是否有空间电场或磁场干扰,励磁和信号电缆屏蔽层是否接地;⑤被测液体与电极材料之间是否产生表面效应,如电化学和极化现象、触媒作用形成气雾等;⑥检查本体电极及线圈的绝缘性、检查励磁线圈是否完好、电极是否锈蚀、内部接线是否断线、衬里是否磨损。
3.零点不稳定
  检查流程为:①检查安装
电磁流量计传感器的管系是否有脉动流动扰动源;②管体内是否充满液体、液体是否含有气泡;③检查传感器是否可靠接地、是否有空间电场或磁场干扰,励磁和信号电缆屏蔽层是否接地;④液体电导率是否均匀、电极是否存在污染等问题;⑤信号回路绝缘性是否正常。
