电磁流量计传感器电参数的测量,主要包括励磁线圈绝缘电阻、励磁线圈电阻和电极接液电阻测量。
1.励磁线圈绝缘电阻的测量

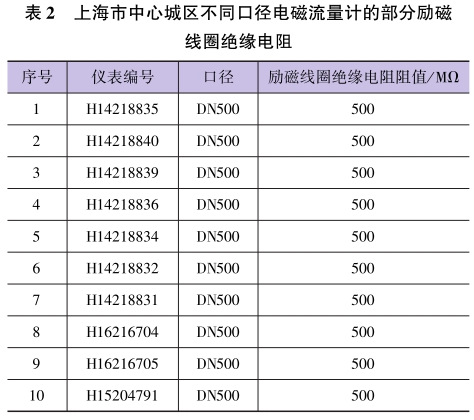

对于非一体式的电磁流量计,为保证其能够持续稳定地进行流量计量和数据传输,通常转换器的电源为220V外接电源。为了减少测量人员的触电风险,同时确保测量结果的准确性,应先进行绝缘电阻的测量,一是励磁线圈的对地绝缘电阻测量,二是电缆线的绝缘电阻测量,测量方法与使用的仪器相同,优先选择高精度数字式兆欧表。根据《在线校准规范》的要求,绝缘电阻应大于20MΩ。如果励磁线圈对地绝缘电阻下降,励磁电流将通过绝缘电阻与励磁线圈的内阻分压,在电极上产生电压降,经过转换器的放大,从而产生干扰信号,引起计量精度的下降。以上海市中心城区不同口径电磁流量计测量数据为例,励磁线圈绝缘电阻阻值见表2。
根据《在线校准规范》的要求,绝缘电阻的阻值应大于20MΩ。故可以判断表1中所列10台电磁流量计的励磁线圈绝缘电阻均满足规范要求,判定结果为符合。
在实际测量中,由于兆欧表刻度盘上最大显示值为500MΩ及∞,在仪表满足绝缘要求的情况下检测时兆欧表指针通常指向∞,在出具证书时,为便于用户理解,文字表述为500MΩ。
2.励磁线圈电阻的测量

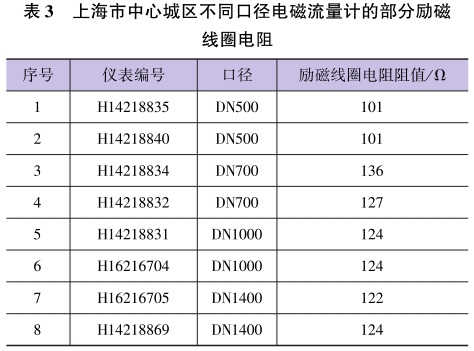

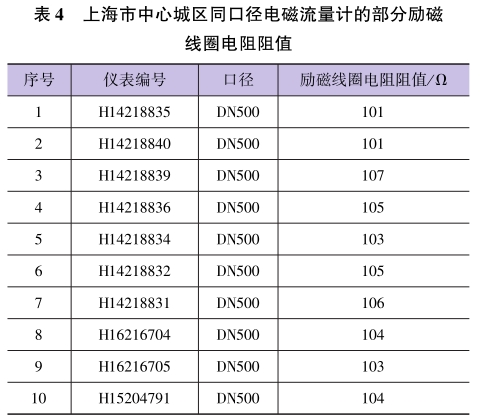

测量励磁线圈电阻和励磁电流可以反映磁场强度的变化情况,评估励磁线圈质量的完好程度。用指针式万用表测量励磁线圈两个端子之间的电阻,判断其励磁线圈是否存在短路或断路现象。根据《在线校准规范》要求,励磁线圈电阻值小于8Ω视为短路,励磁线圈电阻值大于10kΩ视为断路。以上海市中心城区电磁流量计测量数据为例,不同口径电磁流量计的部分励磁线圈电阻阻值见表3,同口径电磁流量计的部分励磁线圈电阻阻值见表4。
表3和表4中的仪表测量结果均为符合《在线校准规范》,由表中的数据可以得出,同一供应商相同口径的电磁流量计励磁线圈电阻的阻值略有波动,但相差不大。不同口径的电磁流量计励磁线圈电阻的阻值有明显不同,但无任何规律。综合所有数据并结合实际检测经验可以看出此供应商口径为DN500~DN1400电磁流量计的励磁线圈电阻的阻值应为100~150Ω,满足大于8Ω小于10kΩ规范要求。
3.电极接液电阻的测量
测量时,确保管道内充满介质,用指针式万用表的一根表棒始终接仪表地线端子,另一根表棒接电极接液端子,记录最大读数值。按公式(2)计算电阻差值:
式中:ΔR为两个电极接液电阻测量值的差值,kΩ;Ra为第一个电极接液电阻的测量值,kΩ;Rb为第二个电极接液电阻的测量值,kΩ;a为接线端子号(可能为1、2、3、…,可能是1-2、1-3、…,仅为标记);b为接线端子号(可能为1、2、3、…,可能是1-2、1-3、…,仅为标记)。

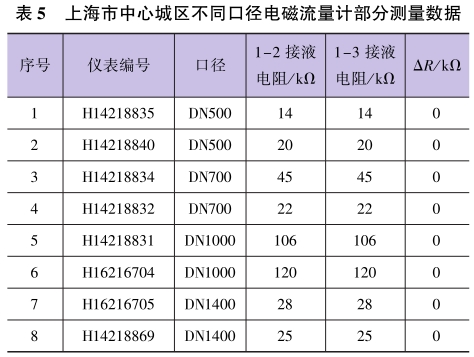

在测量各电极接液电阻时,根据《在线校准规范》要求,两个电极接液电阻的差值不大于25kΩ,并伴有充放电现象。以上海市中心城区电磁流量计部分测量数据为例,不同口径电磁流量计接液电阻见表5,同口径电磁流量计接液电阻见表6。
根据表5和表6可知,无论是相同口径的电磁流量计还是不同口径的电磁流量计,两电极接液电阻测量值的差值均为0kΩ,且测量时伴有充放电现象,满足《在线校准规范》中ΔR<25kΩ的标准,故判定为符合要求。
实践中发现电极接液电阻值的变化,能反映出电极和衬里附着物的大体状况。在电极和衬里有附着物时,将会导致电极接液电阻的变化,从而增大两电极接液电阻测量值的差值,差值越大说明附着物越多,测量不确定性越大,可能会产生不确定性结果,电极接液电阻的变化将会对计量仪表产生相应的附加误差,降低电磁流量计计量的准确性。 |
