热式气体质量流量计试验的设计思路和试验数据


发布日期:2024-01-10 点击:251次
试验的设计思路和试验数据
1.试验的设计思路在被试验热式气体质量流量计预热开始的0min、15min、30min、45min、60min、75min、90min的时刻,各完成1次被测表误差曲线的检定,单次检定时间控制在3分钟内.试验完成后将每次试验的误差曲线以不同颜色绘制到一张误差曲线图表中,观察每过15min时间误差曲线的变化量.示值误差的计算公式为:
  相对误差=(被测表读数-标准器读数)/

2.被试验表选取
选取1台流量范围为5~50L/min准确度等级为1.0级的热式气体质量流量计作为被试验表.
3.试验数据

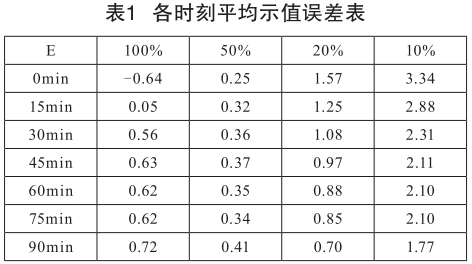

  经过90min的试验后,得出各时刻被试验流量计平均示值误差值如表1所示.

  绘制各个时刻被试验热式气体质量流量计的误差曲线图,如图2所示.

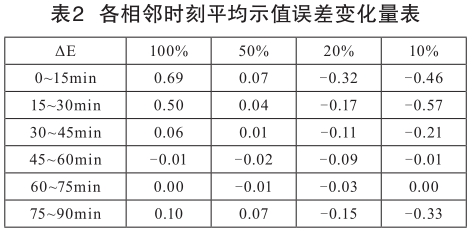

  计算每个时刻之间4个流量点的平均误差和各相邻时刻的变化量,如表2所示.
  从表2可以看出,被试验流量计的示值误差变化量在30min时刻以后明显减小,30min和以后的示值误差曲线相当接近.所以,得出热式气体质量流量计的合理预热时间为30min.
