电磁流量计的常见故障分析


发布日期:2023-12-07 点击:217次
1.读数波动
  根据现场调试人员反馈,主管路电磁流量计容易出现读数波动的问题,而安装在电解单元模块进口的电磁流量计则没有出现此类问题。
  经分析,产生波动的原因如下:一是流量计在现场安装时没有满足要求,将流量计布置在管道高点或者水流竖直向下的管道上;二是流量计安装在电解加药点的后端且距离加药点位置较近。加药点加注的是电解海水的产物,包括次氯酸钠溶液、氢气、氯气、氧气等气水混合物,其中大部分气体通过旋风分离从溶液中脱离,但仍有少量气体溶解在次氯酸钠溶液中并随之进入主管路,当流量计恰好布置在加药点之后时,管道中的气水混合溶液则会导致流量计的读数波动。
  针对上述问题,对应解决方案为:一是确保流量计在现场安装时符合安装要求;二是将流量计安装在加药点的前端管道上。
2.接地电极腐蚀
  部分老项目在交船几年后频频出现电解单元内部流量计传感器发漏水问题,经拆解传感器发现其接地电极被腐蚀,而测量电极则没有被腐蚀。
  传感器内部设有1个接地电极(也叫参考电极)2个测量电极,这两种电极的材质均为AlloyC-22,它是耐海水腐蚀的,满足现场使用工况。现场使用万用表测量发现,测量介质带电(电解海水工艺使管路中海水带电),其对地存在电势差约1.0V,且现场仪表本体通过金属支撑接地,在电势差作用下接地电极就会慢慢被腐蚀掉,从而仪表腔室会进入海水。
  当传感器外壳接地或者变送器接地端子接地时,介质通过接地电极与大地之间会形成电流回路,造成电化学腐蚀,导致传感器的接地电极被腐蚀,传感器漏水。电化学腐蚀是一个缓慢的腐蚀过程,腐蚀速度取决于现场测量介质对地电势大小,因此老项目在使用几年后才出现相关问题。针对上述问题,解决方案是将电磁流量计完全浮空:
(1)仪表电源的地线以及信号线的屏蔽线,要在仪表处悬空不接;
(2)对垫片和螺栓进行绝缘处理(例如使用塑料螺栓)

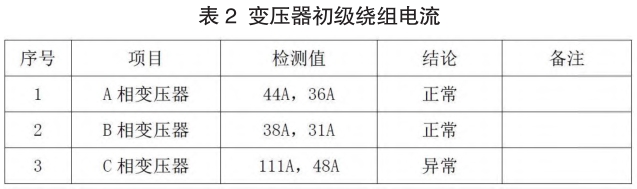

  由检测结果发现,C相变压器两初级绕组电流相差较大,C相变压器烧熔的线包也就是电流较大的一相,C相初级绕组额定电流为68A,111A的线包电流已达额定的1.6,运行时间过长可能导致元件过热损坏,因此可以判定是由于电磁流量计变压器绕组间电流不均衡导致的变压器绕组烧熔。
  检测C相两H桥的输出电压,发现C相第2H桥左桥臂下管对负母线输出波形存在异常,负电平不稳定;检查线路光纤,发现光纤头松动,光纤端子已经卡在驱动板光纤端口内。至此可以推断,由于光纤与驱动板的接触不良,导致绕组开关不正常,进而引起两H桥输出电压不一致,电压大的输出电流大,电压小的输出电流小,造成电流不均衡。因此,本次故障定位为光纤接头断裂导致。
  经上述分析可知,IGBT因个体失效产生炸裂现象导致光纤存在断裂的质量隐患,引起主回路波形异常,从而导致驱动板及变压器故障。
