孔板流量计的模拟仿真计算


发布日期:2023-09-12 点击:69次

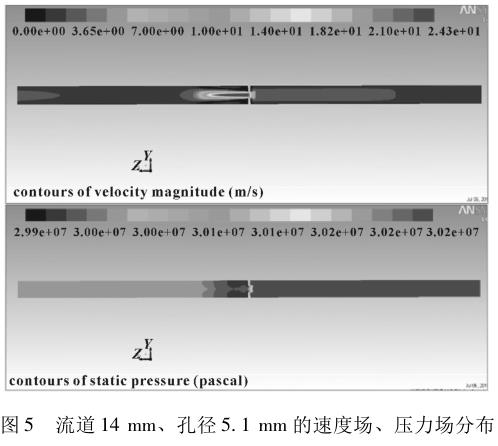

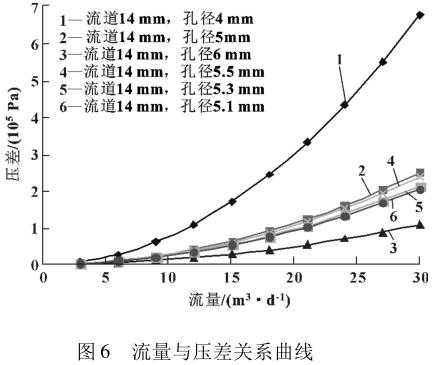

  运用FLUENT软件与孔板流量计流量-压差计算公式(3),对量程为3~30m3/d的流量计对应的流道结构进行数值模拟,绘制的流量与压差关系曲线如图56所示。孔板两端最高压差为0.2MPa时,对应流量计的流道尺寸为:流道直径14mm,孔板直径5.1mm

式中:qv为体积流量;C为修正系数;β为流量计的直径比;A0为流道横截面积;Δp为流道出口与入口处的压差;ρ为流体密度。

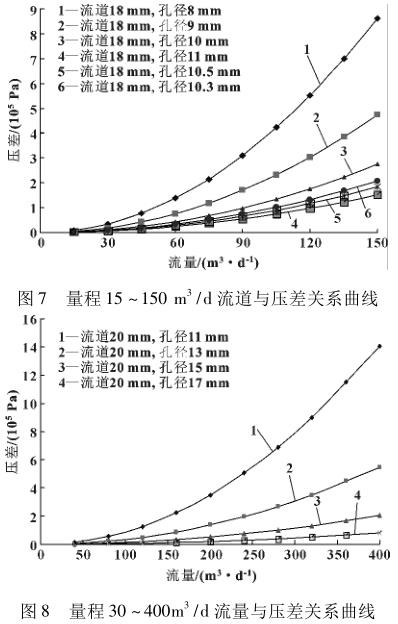

  在3~30m3/d流量计设计成功的基础上,利用FLUENT软件对量程分别为15~150m3/d30~400m3/d的流量计对应流道进行了模拟,绘制流量与压差关系曲线如图78所示。

  可以看出:孔板两端最高压差为0.2MPa时,量程15~150m3/d对应流量计的流道尺寸为:流道直径18mm,孔板直径10.3mm;量程30~400m3/d对应孔板流量计的流道尺寸为:流道直径20mm,孔板直径15mm
