1.流量修正系数K的定义
我们定义超声波流量计流量修正系数K为标准流量qs与超声波流量计显示流量q的比值，即:

2.被标定的超声波流量计
标定的超声波流量计为0.5级、用于现场校准其他被校流量计的标准超声波流量计，此超声波流量计含有1对传感器(即超声波探.头)，测量范围为DN15~DN400。
3.液体流量标准装置(以下简称“装置”)
采用的装置为0.05%、测量口径为DN15~DN250的静态质量法液体流量标准装置。
4.标定方法
(1)将定做的标准管道安装到装置.上。
(2)打开超声波流量计，把相关参数(如管道材质、外径、壁厚、粗糙度、水温等)设置好，并将探头根据所得到的安装距离安装在标准管道上。
(3)启动装置，检查密封性，保证不漏后调节流量至所需流量点，待流量稳定后进行标定。
(4)由于现场使用时超声波流量计的流量值为显示值，因此在实验室标定时，超声波流量计的流量值亦通过读数获得，设定每点每次标定的时间为60s，在标定时间内，每隔10s读取一个显示值，每次可以获得6个数据，将这6个数据去掉最大和最小值，剩余4个做平均，得到该次的超声波流量计流量示值(q)ij，而标准流量值(qs)ij由装置操作软件得到，从而算出Kij。
每点进行3次标定，从而得到Ki;

根据超声波流量计的特性，分别在以下5个点进行标定:5、2、1、0.5以及0.3m/s，得到各流量点下的Ki，从而算出超声波流量计在该管道材质及管径下的流量修正系数K:

5.流量修正系数K

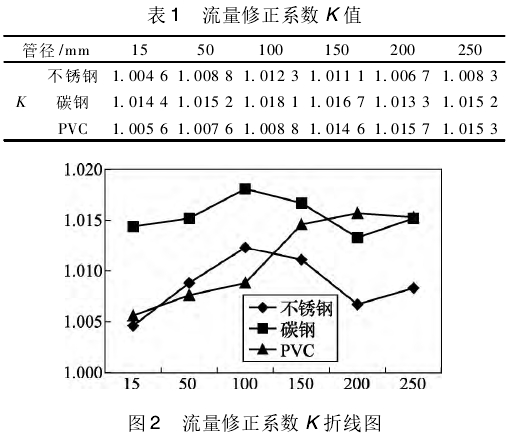

流量修正系数K汇总表如表1所示，K折线图如图2所示。

6.应用举例
用标准超声波流量计现场校准一台DN100的电磁流量计，管道材质为碳钢，超声波流量计显示值为qs=85.33m3/h，被校电磁流量计显示值q=86.94m3/h。
6.1忽略不同材质对K的影响
由于此前标准超声波流量计只在DN100的不锈钢管道上进行检定，没做不同材质的流量修正系数K实验，则此时K使用的是不锈钢材质的值，为1.0123，标准超声波流量计显示值为q's=qsxK=86.38m3/h，则示值误差E'为:

6.2考虑不同材质对K的影响
这种情况下应该使用DN100、材质为碳钢的K值，查上表，得K=1.0181，那么标准超声波流量计显示值为q"s=qsxK=86.87m3/h，此时示值误差E"为:
