电磁流量计的设计选型及安装-江苏恒大仪表有限公司

1.设计选型
原计量检测为节流式孔板、差压检测装置，我们对其计量数据检测不准的情况进行了分析，主要有两个方面的因素造成，二是孔板的测量范围度不够。孔板设计常用流量为15~20m3/h,实际使用中最小流量为7m3/h,最大流量50m3/h,在小流量和大流量时都会出现较大误差;二是流体有气泡。供水系统的供水管道为DN100mm,最大流量可以达到240m3/h，出水口为敞放式排水，常常处于非满管状态，以及由于供水设备或管道安装等方面的因素，存在不正常节流的现象，常常有气泡聚集在传感器的正、负压室内，造成测量数据严重偏差。
根据机组供水系统的情况和测量装置的可适用性、可靠性以及现场环境等情况，我们选择了DE43F一体型电磁流量计对原测量装置进行换型改造。电磁流量计的测量范围宽，响应快，不受温度、压力变化的影响，安装方便，可满足供水系统检测计量的需要。
根据工艺方面提出的参数，供水量的常用流量在12~15m3/h之间，最小水流量7m3/h,最大水流量可达50m3/h,水压力在0.2~0.3MPa之间(阀前压力)，水温度为常温。在设计时，电磁流量计的管道口径选择了DN50mm的管道，最大流量为60m3/h,这样既节约了成本，又满足了日常供水计量的需要。
2.安装
电磁流量计的正确安装对其正常运行极为重要，电磁流量计的安装环境和安装位置亦关系到计量的准确，可靠。按照电磁流量计的安装要求，安装方向或水平或垂直、倾斜均可，不受限制。本装置采用了水平安装，并保证了流量计上游管道直管段大于5D(实际达12D)，下游管道直管段大于3D(实际达10D)要求。

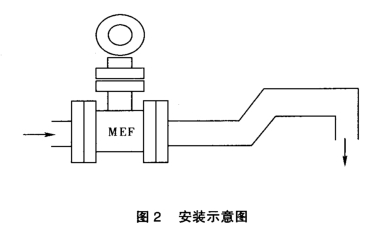

传感器安装处应具有-定背压，否则传感器出口直接排空易造成测量管内液体非满管，为不良的安装位置，应予以避免，因此在出水管道的安装上考虑了一段向上倾斜的安装位置见图2,使电磁流量计的安装位置始终位于出口管道下方，保证液体在任何时候都能够充满测量管道，避免了测量误差，满足了必要.的安装要求。管道采用了法兰连接，便于安装、检修维护方便。

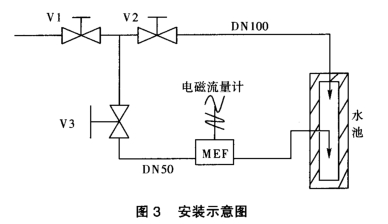

电磁流量计安装在一根DN50mm的管道上，原供水管为φ108mm，将其作为旁通用途。正常情况时，打开V1、V3阀，关闭V2阀，补充水通过电磁流量计计量后向蓄水池供水。当电磁流量计故障或者检修时，关闭V3阀，打开V1、V2阀向蓄水池供水，以保证生产不受影响，还可以方便电磁流量计的零点校验。安装示意图见图3。

由于电磁流量计安装在露天现场，考虑到现场的环境以及安全，电磁流量计的供电采用了DC.24V电源，由泵站仪表柜内的稳压电源供给。
电气连接见原理框图4。电磁流量计将拾取的流量信号，通过转换和运算处理，转换成标准的电流信号，送到泵站仪表柜的二次仪表(数显控制仪WPS-80型).上显示，同时将其数据传输到机组控制室的DCS--PKS系统上，通过监视画面可监测供水量的瞬时流量和累计流量,操作工即可根据其显示数据调节供水量。
