玻璃转子流量计的试验参数及修正方法


发布日期:2023-05-25 点击:587次
一.试验参数
1.
玻璃转子流量计的水流量试验:温度为25~35℃,压力<2kgf/cm-2,粘度近似于1csto
2.油流量试验:采用30#机油,油压≤3kgf/cm2油温为29~70℃,大致分成30℃、40℃、50℃、70℃四档,借以调节油的粘度,粘度范围15~70cst左右。

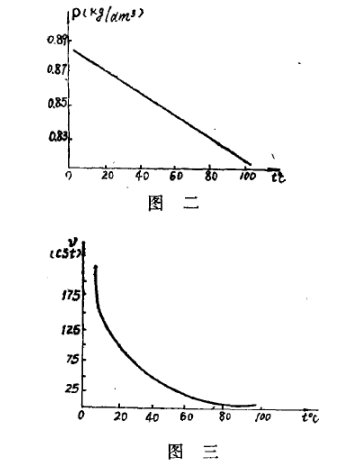

30#机油的ρ(密度)一t℃(温度)及v(运动学粘度)-t℃的曲线分别见图二、图三。

  试验方法是比较简单的,将玻璃转子流量计先放在水流量试验装置上,按锥管上的刻度,进行精确标定,得出每一刻度下的实际流量,然后再把它装在油流量校验装置上,按同样的刻度,标出不同粘度下的油的实际流量。因为油的密度与水的密度不同,所以还需按下述公式进行密度修正,以消除密度不同造成的示值误差。

式中:
Q---浮子在某一刻度时的实际水流量;
Q'---不考虑粘度影响,只是考虑由于介质(油)的密度与水不同,而换算成上述同一刻度下介质(油)的实际流量,即修正后的油流量指示值;
ρ、ρt、ρ'_分别为水、浮子材料及介质(油)的密度。

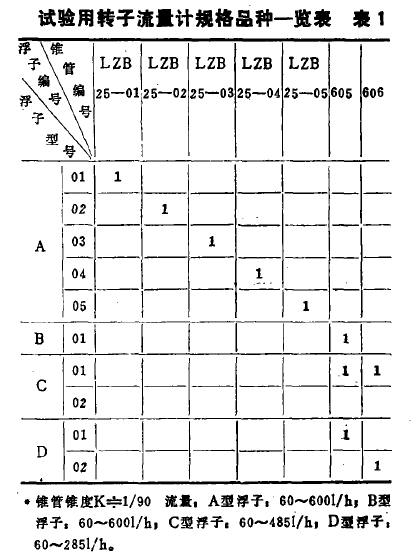

试验用转子流量计的规格品种见表1。

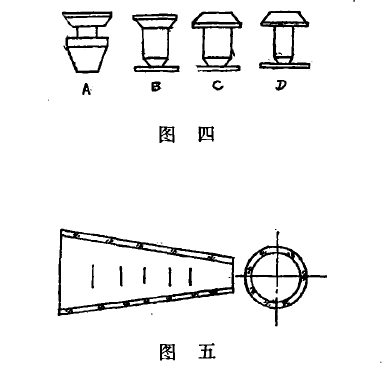

浮子形状(见图四所示)。
锥管形状
锥管编号LZB25-01、LZB25一02、
LZB25--03、LZB25--04、LZB25--05的形状见图五。

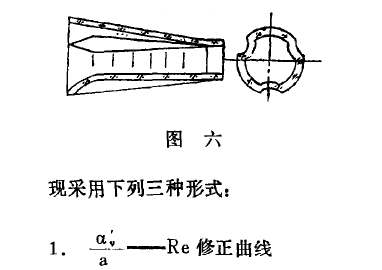

锥管编号605、606的形状见图六
二、修正方法
  经过上述试验,得到一系列对应的流量计刻度下的水和粘性介质(油)的实际流量,即可绘成修正曲线

  该种修正曲线,即以粘性流体的流量系数α´;与理想流体(没有粘性的流体,可用水来代替,以下均用水作为理想流体,不再另作说明)的流量系数α之比作为纵座标,而以雷诺数Re作为横座标来描绘的。
  雷诺数Re用下式表示:

式中:.
Q---某刻度值下介质的流量;
△F---某刻度值处浮子和锥管之间形成的环隙面积;
D--在某刻度值处锥管的内径;
df一浮子的最大直径。
以(3)、(4)式代入(2)式,即
得到Re的最后表示式

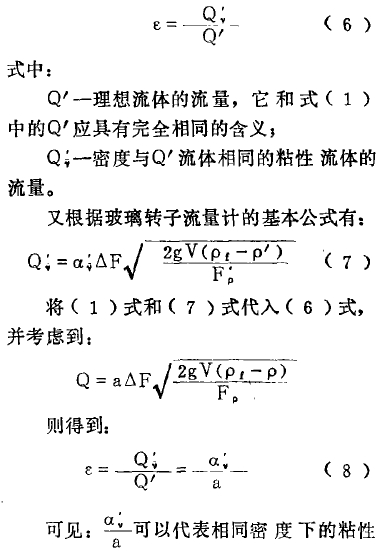

  粘度修正系数应理解为密度相同的粘性流体与理想流体在流量计的同一刻度指示值下,它们的实际流量值之比,也即,修正系数Ɛ等于:

  流体与理想流体在流量计同一刻度值下的实际流量之比。
上述式中:.
F一浮子的最大截面积;
V一浮子的体积;
g一重力加速度。
  理解这一点很重要,它可以帮助我们在进行实际粘度修正试验时,不必非去找两种密度相同而一种是有粘性的另一种是没有粘性介质不可,而可以直接用水和另几种有粘性的介质来代替,在描绘曲线时不必考虑密度的修正,只要根据玻璃转子流量计的基本公式,通过试验,求出ai、a就行了。

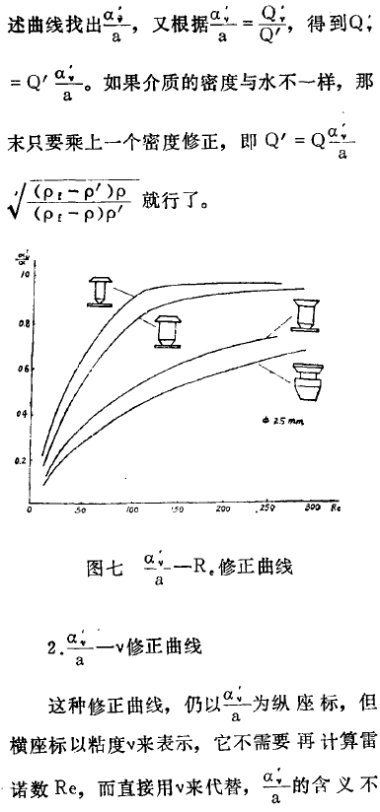

  这类修正曲线如图七。便如果知道了某种介质流动它的使用也方北R.及此时浮子的指示流量的,力下的雷诺数那末根据上

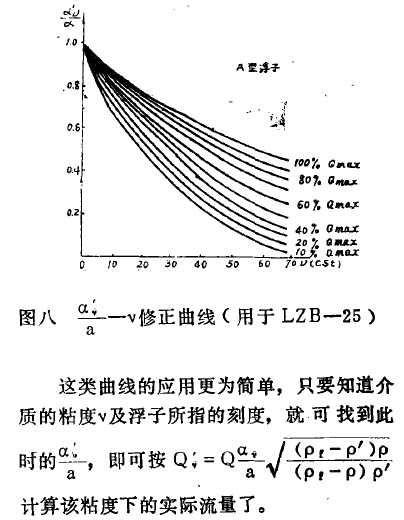

变,由于横座标不用Re而用v,因此流体的流速或者说流体流量的影响和粘度的影响及口径的影响,已不能用单-的参量来表示。为此,在描绘曲线时,必须考虑不同口径和不同的流量下(或者说浮子在不同的位置)av/a--v的修正情况,这类修正曲线的描绘如八所示。

3.Q;-v修正曲线
  这类修正曲线的纵座标是以流量Q来表;示的(锥管.上的刻度流量),整个曲线的描绘是按锥管上的刻度流量(或浮子的位置)来区分的,也即一个刻度值有一条修正曲线。应该注意的是,在描述粘性介质的流量时,将粘性介质的流量进行密度修正后,才能描述在曲线图上。
  即将测得的流量Q;按下式计算得到的Q值描在曲线图上。

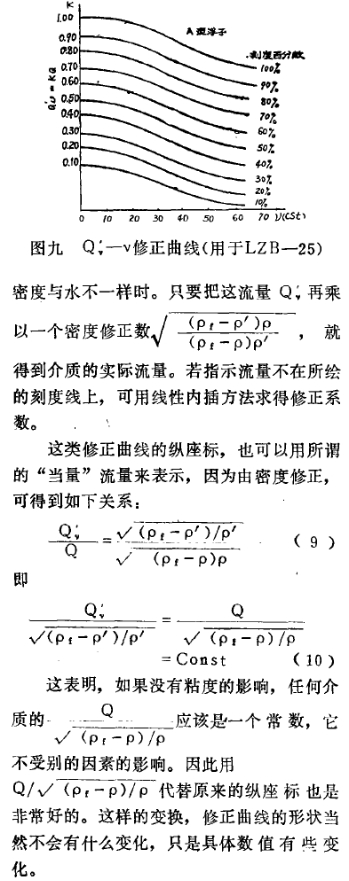

  如果粘性介,质的密度与水是一样的,那就无需进行密度修正,可以将得到的流量直接描绘在曲线图上。此类修正曲线见图九。
  这类修正曲线在实际应用时相当方便,只要知道介质的粘度v和
玻璃转子流量计浮子的刻度位置,.立即可以从曲线上读取它的流量Qi。如果
