电磁流量计的励磁方式的选择


发布日期:2023-05-22 点击:666次
一.励磁方式介绍
  电磁流量计能否具有良好的抗干扰能力与较好的零点稳定性,很大程度上由励磁方式的类型决定。励磁技术的不断改进推动着电磁流量计的发展,主要形成了直流励磁(含永磁励磁)、交流励磁、低频矩形波励磁、低频三值矩形波励磁、高频矩形波励磁和可编程脉宽矩形波励磁、双频矩形波励磁6类。
目前在造纸行业使用较多的是低频矩形波励磁、高频矩形波励磁和可编程脉宽矩形波励磁、双频矩形波励磁。
1.低频矩形波励磁
  这种励磁方式是目前电磁流量计的主流励磁方式。该励磁方式不会产生交流励磁中的涡流效应,也不会产生直流励磁中的极化现象。因此,应用也最宽泛,如图4所示。

2.高频矩形波励磁和可编程脉宽矩形波励磁
  依托微电子技术的不断发展,励磁技术也在不断进步,利用单片机的可编程特性、存储和运算功能,励磁方式可以做到脉冲宽度可编程。高频励磁是相对于低频而言的,高频一般在25~100Hz,这2种励磁方式的优点是能够对浆液状流体进行流量测量,具有快速响应性。缺点是高频矩形波励磁方式对磁性材料要求高,增加了工艺上的难度。

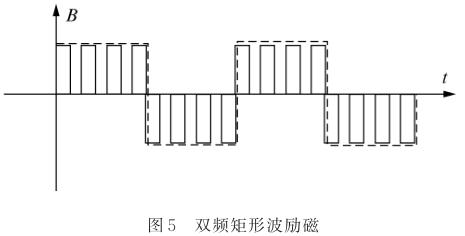

3.双频矩形波励磁
  传感器采用双频励磁,在电磁流量计测量管道内形成一个具有高频和低频2个频率分量的电磁场。高频频率选用75Hz,能有效抑制介质噪声,大幅度降低了液体对检测电极的极化作用;低频频率选用6.25Hz,有利于抑制零点的漂移。采用双频励磁方式的电磁流量计能够在工况恶劣的条件下工作,具有良好的零点稳定性,同时还具有较强的浆液噪声抑制的能力,如图5所示。

二.不同励磁方式在实际应用中的选择
  在造纸行业中,电磁流量计励磁方式的选择主要根据浆液浓度来选择。对于常规1%~3%或以下的浆料,一般的低频励磁方式就可测量,如12.5Hz或6.25Hz低频励磁。

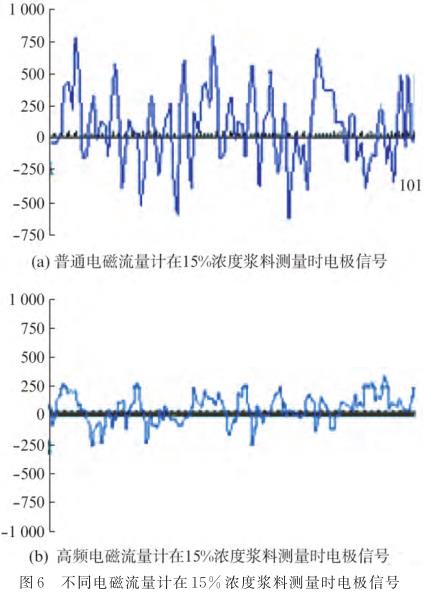

  当纸浆浓度为3%~15%时,浆料中液体的不均匀以及浆料摩擦电极引起的高频噪声,容易使得电磁流量计波动,因此,需选择励磁频率≥25Hz的高频励磁。根据我公司高频电磁流量计的使用经验,高频励磁可降低40%~50%的流量波动幅度,如图6所示。

  当纸浆浓度大于15%时,推荐使用双频励磁电磁流量计。双频励磁电磁流量计在具有较强的浆液噪声抑制能力的同时,还可有效抑制零点漂移。
