1.键盘接口电路

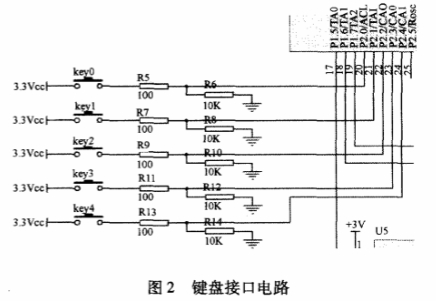

现场测量涡街流量计在使用时,需要根据不同管道直径、流体介质、温度、气压、黏滞系数等改变或修正相关参数,来计算体积流量或质量流量,所以仪表必须有可以现场修正的键盘。设计采用独立式键盘来修改相关参数值，键盘电路主要利用MSP430单片机的I0端口来进行设计。它的6组端口的每组8个IV0管脚可以单独设置成输人或者输出,且每个都可独立读写。如图2所示为键盘接口电路,，利用P2端口的每个管脚还可以单独设置为中断或只读口分别与P2.0~P2.4依次连接。按键功能分别是返回键、右移键、增1键、左移键、修改键。当修改键有按键动作时触发键盘中断,其它键按下不响应中断。当进人中断后按下其它任意键使得对应，P2口由100Q和1kn两个电阻对3.3V分压为高电平3V,弹起键时对应P2口为低电平0,以此作为键盘扫描判断。
2.显示电路
涡街流量计采用低功耗点阵式字符液晶显示器NO-KIA5110的48x84,这是一-种串行输人数据点阵式液晶,所占用的单片机I/0口数量较少,另外此液晶具有低电压供电方式,可选择3.3Vce和5Vce的电压供电。液晶内部采用PCD8544,设计为48行84列的图形显示，所有的显示功能集成在一块芯片上,包括LCD电压及偏置电压发生器，只须很少外部元件且功耗小正常显示时的工作电流在200μA以下,且具有掉电模式。这些特点非常适合于电池供电的便携式通信设备和测试设备中(3.4]。电路结构如图3所示,只有2、3、4脚同单片机P4.0、P4.1、P4.2相连,使用内部振荡器时令6脚接高电平,8引脚所接电容是起延时作用,它影响掉电时屏幕上信息消失速度快慢,通常选0.1μF~10μF。
|
