1.孔板流量计结构

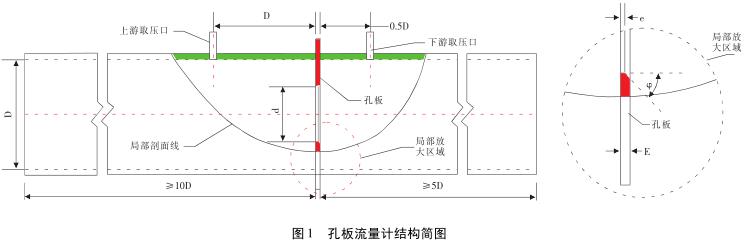

孔板流量计属于差压流量计范畴，作为一个节流件，使上下游产生压力差，主要分为标准孔板和非标准孔板(锥形入口孔板,1/4圆孔板,偏心孔板,圆缺孔板,多孔孔板等)。其结构简单，如图1所示:D为管道内径，d为孔板内径，E为孔板厚度，e为节流孔厚度。其中d≥12.5mm，出口楔角φ在30°～60°之间，e在(0.005～0.02)D之间，E在e～0.05D之间。
2.工作原理
孔板流量计工作时，是将孔板与多参数差压变送器(或差压变送器,温度变送器及压力变送器)配套组成的高量程比差压流量装置，可测量气体,蒸汽,液体等介质的流量，孔板流量计的流量公式为:
式中:qV--流过孔板流量计的体积流量，m3/h;
C--流出系数，通过标准流量实验装置检定得到;
ε--膨胀系数，当被测介质为液体时，ε=1可忽略，当被测介质为气体时，因介质可压缩，ε为小于1的数值，需要经过研究方能得到;
m--流通截面与管道截面之比，仅与孔板流量计相关几何参数有关;
D--管道内径，m;
Δp--孔板节流件前后产生的差压，由差压变送器测量得到，Pa;
ρ--被测流体密度，kg/m3。
因此C,ε,m,D,ρ为常数，设:
则式(1)可简化为:
由式(3)可知，流过孔板流量计的体积流量与节流件前后压差的开方根呈线性关系，且经过原点。
|
