涡街流量计测蒸汽时配套设备及安装 |
|
| 发布日期：2023-03-14 点击：473次 |
涡街流量计在测量优势上较之节流式差压流量计更加明显，但该流量计的缺陷问题也较为突出，涡街流量计只能对工况条件下的体积流量进行显示，这导致该流量计不能有效实现贸易计量。出于测量需要，在使用涡街流量计时还要配备热电阻、压力变送器和流量计算机。涡街流量计的准确度等级最好为1.0级，选用长颈、高温型最为合适，热电阻的插入深度应当在150mm左右，配合温度套管，且温度测量范围要维持在0~400℃间，压力变送器的压力测量范围为0~3MPa，在安装时，蒸汽流量计量系统要严格遵循国家标准。常用的安装方法有机械安装和电气安装2种。使用机械安装需要注意管道振动的问题，如果现场存在蒸汽管道振动剧烈，或者因为列车行驶等因素引发外部振动现象时，涡街流量计需要在前后端安装抗振动软节。

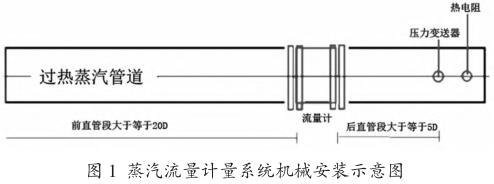

另外，采取机械安装时，涡街流量计旋涡稳定较差，为了不影响涡街流量计的旋涡稳定，流量调节阀必须安装在流量计的下游，也同样出于减少对涡街流量计的旋涡稳定影响，压力变送器和热电阻也应当安装在流量计下游。在安装过程中，工作者要先安装压力变送器，然后在隔1D~2D位置的下游安装热电阻，具体结构如图1所示。

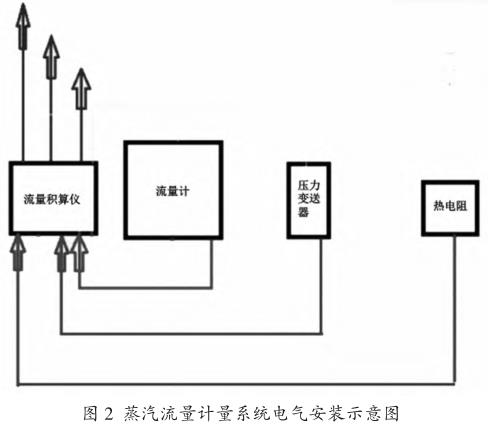

另一种安装方式为电气安装，如图2所示，需要注意引线长度、线径和阻值，这些因素会对上传到流量计算机的温度差异带来影响，所以在电气安装中需要配备UPS电源、防雷、接地等辅助设备，确保流量计的长期稳定可靠以及在极端恶劣天气下也能保持正常使用。
|
 |
