电磁流量计瞬时流量实验数据及分析


发布日期:2023-03-03 点击:1009次

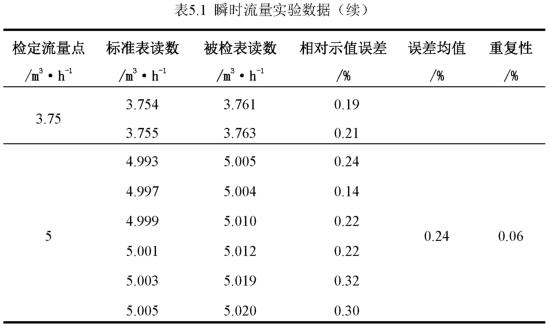

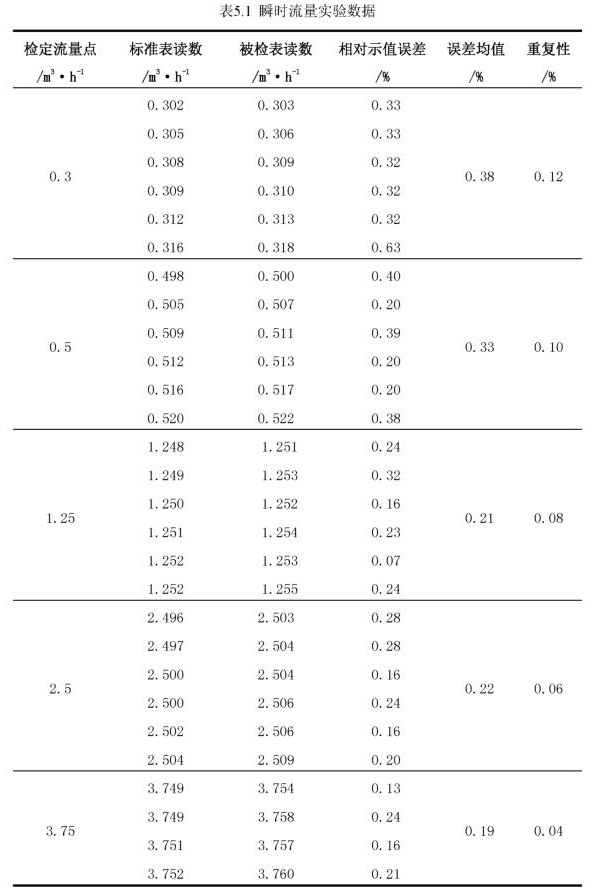

  电磁流量计校准完成后,首先进行瞬时流量的实验,为了得到流量计的重复性误差,实验时,对每个流量点进行了6次重复实验,保证了数据的准确性。实验数据如表5.1所示。

  根据《JJG1033-2007电磁流量计检定规程》的要求,电磁流量计瞬时流量的相对误差计算方法如下:
   电磁流量计各流量点单次检定的相对示值误差为:

其中:
  Eij——第i个流量检定点第j次检定时被检流量计的相对示值误差,%
  qij——第i个流量检定点第j次检定时被检流量计显示的瞬时流量,m3/h
  (qs)ij——第i个流量检定点第j次检定时,标准流量计的瞬时流量值,m3/h
电磁流量计各检定点的相对示值误差为:

其中:
  Ei——第i个流量检定点被检流量计的相对示值误差,%
  n——第i个流量检定点的检定次数。
电磁流量计的相对示值误差为:
  上式为流量计在各个检定点的相对示值误差的最大值。
  在表5.1可以看出,本文设计的新型电池供电电磁流量计的相对示值误差为0.38%,瞬时流量达到0.5级精度。
  电磁流量计的瞬时流量的重复性计算。仪表的重复性是指在不同测量条件下不同的观测者,在不同的检测环境对同一被检测的量进行检测时,其测量结果一致的程度,它是仪表的重要性能指标。本文设计的新型电池供电电磁流量计的重复性计算方法参考《JJG1033-2007电磁流量计检定规程》,计算方法如下:
  每个流量点重复测量n次,则该流量点的重复性计算公式为:

其中:(Er)i——第i个流量检定点的重复性。
电磁流量计的重复性可以表示为:

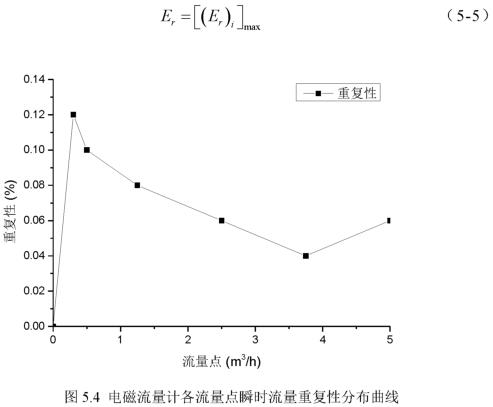

  本文设计的电磁流量计各流量点瞬时流量的重复性计算结果如表5.1所示。各流量点的重复性分布曲线如图5.4所示,从图中可以看出,流量计的重复性在0.1%范围内波动,按照电磁流量计的检定规程,重复性不能大于最大允许误差的1/5,因此,该流量计的重复性满足0.5级精度要求
