●电磁流量计若采用分体安装，连接的信号电缆采用定制的专用电缆线，电缆线越短越好
●励磁电缆可选用YZ中型橡套电缆，其长度和信号电缆一样
●信号电缆必须与其它的电源电缆严格分开，不能敷设在同一根管子内，不能平等敷设，不能绞合在一起，应分别单独穿在钢管内
●信号电缆和励磁电缆尽可能短，不能将多余的电缆卷在-起，应将多余的电缆剪掉，并重新焊好接头，电缆进入传感器电气接口时，在端口处做成U型，这样可以防止雨水渗透到传感器中。

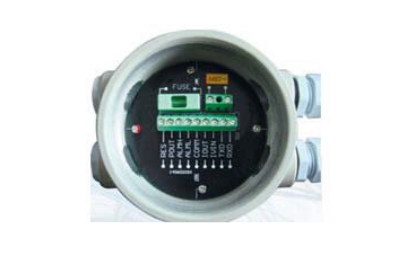

一体就地显示接线端：

IOUT：流量电流输出(两线制电流输出)
IVIN：两线制24V电压输入
POUT：双向流量频率(脉冲)输出
COMM：频率,脉冲,电流公共端(地线)
ALML,ALMH：上,下限T-T+RS485通讯FUSE输入电源保险丝
RES：接上拉电阻
TXD,RXD：通讯输入
L,N：电源220V输入(特殊订货24VDC)

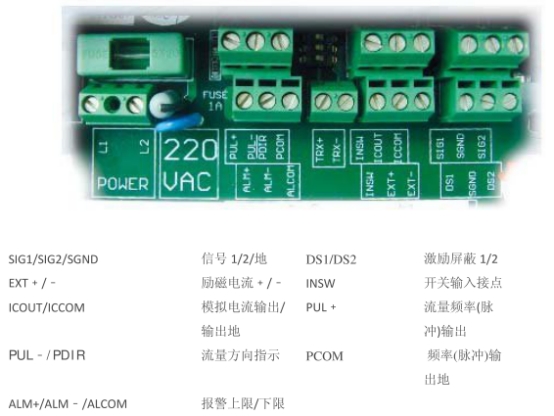

分体式远传接线端

自诊断及故障处理

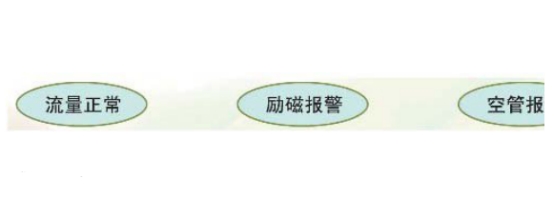

电磁流量计转换器的印刷电路板采用表面焊接技术，对用户而言，是不可维修的。因此，用户不能打开转换器壳体。智能化转换器具有自诊断功能。除了电源和硬件电路故障外，一般应用中出现的故障均能正确给出报警信息。这些信息在显示器右.上方提出“!”"惊叹号。在测量状态下，通过下键翻页，显示出故障内容如下:

仪表无显示
a)检查电源是否接通:
b)检查电源保险丝是否完好:
c)检查供电电压是否符合要求:
d)检查显示器对比度调节是否能够调节，并且调节是否合适:
e)如果上述前3项a)、b)、c)都正常，第d)项显示器对比度不能够调节，请将转换器交生产厂维修。
励磁报警
a)励磁接线EX1和EX2是否开路:.
b)传感器励磁线圈总电阻是否小于规定阻值
c)如果a、b两项都正常，则转换器有故障
空管报警
a)测量流体是否充满传感器测量管;
b)用导线将转换器信号输入端子SIG1、SIG2和SIGGND三点短路，此时如果"空管报警”提示撤消，说明转换器正常，有可能是被测流体电导率低或空管阀值及空管量程设置错误:
c)检查信号连线是否正确;
d)检查传感器电极是否正常:
①使流量为零，观察显示电导比应小于100%
②在有流量的情况下，分别测量端子SIG1和SIG2对SIGGND的电阻应小于50KS2
(对介质为水测量值。最好用指针万用表测量，并可以看到测量过程有充放电现象)。
e)用万用表测量DS1和DS2之间的直流电压应小于1V，否则说明电磁流量计传感器电极被污染，应给予清洗。
