电磁流量计的数据处理方法与结果


发布日期:2022-11-30 点击:509次

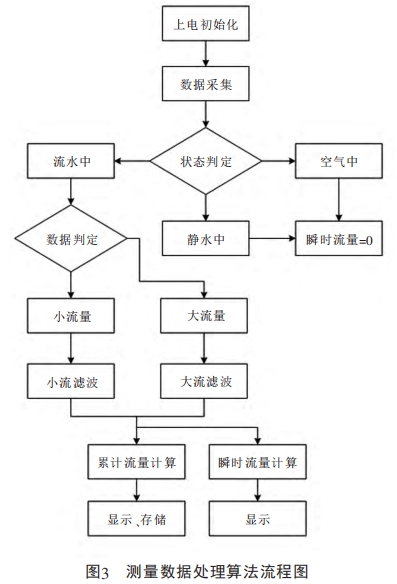

  通过电磁流量计的电极获取的流量信号仍然参杂着很多干扰信号以及电路自身的噪声信号,经过前述差分放大、滤波、AD转换后获得的数字量中仍含有一.定的干扰。为了进一步净化信号,抑制干扰,需采用一定的数字滤波等计算方法进行处理,算法如图3所示。

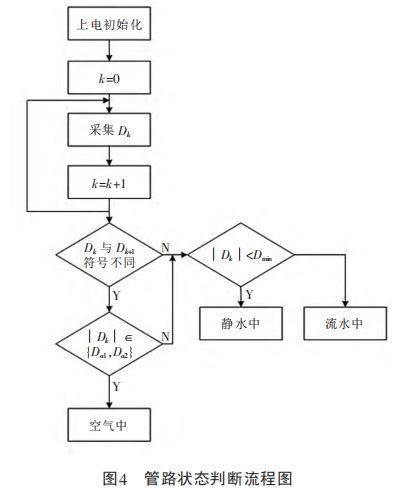

  图3所示的流程为测量系统采样数据的处理过程,因此未涉及励磁、通信等功能模块。系统对采集的原始数据进行判断,区分电极处于空气、静水或流水等三种不同状态,如图4所示。

  根据状态的判断结果,将静水和空气中的数据置0,并传输至
电磁流量计液晶屏显示。若是流水状态,则进--步进行流量大小的判定,判定的依据为采样数据的大小。对于小流量数据进行小流滤波对于大流数据进行大流滤波。进行不同流量滤波的原因是针对管路中的流动噪声进行处理。小流量时对采样数据进行算术平均滤波,而大流量时要进行异常数据剔除及加权平均滤波。
