流量计的安装标准


发布日期:2022-08-05 点击:1253次
1.流量计的通径和量程选择
  
流量计首先需要确定它的通径和测量范围,即确定传感器内流体的流速范围,流量计量程范围的选择对提高流量计工作的可靠性及精度有较大关系,根据不低于预计的最大流量值的原则选择满量程,正常常用流量最好不超过满量程50%,这样可获得较高的测量精度”。
  流量计通常选用与工艺相同的通径或者略小些,在流量选定的情况下,通径的选择是根据不同的测量对象以及流量计测量管内流速的大小来确定。流量计所测流体的流速,需考虑管路中流体的流速与压头损失的关系。在确定流速后,流量计的通径可根据如"下关系式确定:

式中:
d-流量计通径,mm;
Q一体积流量,m/s。
2.2流量计接地
  流量计的正确可靠接地对流量计的正常运行至关重要:
(1)给信号源参考用的零电位;
(2)使被测流体与可靠的接地体相连通;
(3)满足相应的安全性要求(如雷击等);
(4)抗外界干扰措施(如屏蔽等)。

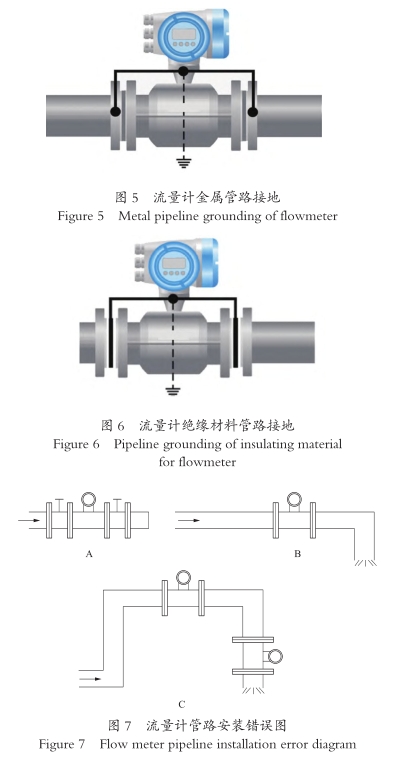

  接地点离传感器的距离尽可能短,必须与可靠接地体直接相连,不能与其他设备接地点相连接,接地电阻≤10Ω,电磁流量计的外壳、电缆屏蔽线、测量管路的两端都需单独可靠接地,绝不能接在电动机等公用地线或上下水管道上,准确接地如图5所示;如流量计的转换器部分已通过电缆线接地,就毋须再另行接地,以避免因电位差而造成干扰。流量计配备接地环的接地方法:如工艺管道为绝缘材质,则必须配置接地环可靠接地,来稳定边界条件,提高测量稳定性和精度,如图6所示。
2.流量计的安装管路标准
  流量计的精准测量必须保证满管测量状态,在水电站中,导致非满管的流量计管路常见错误安装位置示意图如图7所示。图中A为流量计直接安装在闸阀前后,图中B为流量计安装在放空管路的长水平管路上,图中C为流量计安装在放空管路高处和垂直排放段。此三种都将导致管路内介质为非满管状态,从而影响测量的精度图。
  在GB/T18659--2002《封闭管道中导电液体流量的测量电磁流量计性能》中规定上游10D(D为流量计通径),下游5D。

  在DL/T1107-2009《水电厂自动化元件基本技术条件》中规定:
(1)机械式流量开关:上下游5D;
(2)热导式流量开关:上下游4D;
(3)电磁式流量计:上游10D、下游5D。

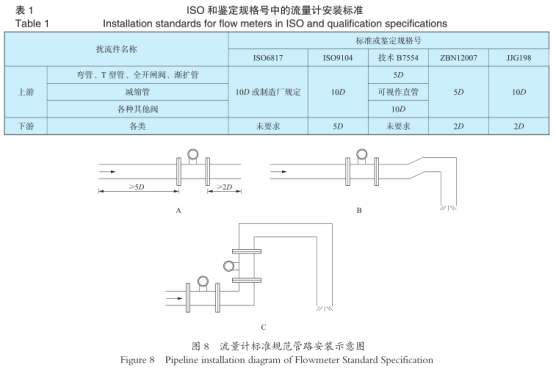

  在ISO和鉴定规格号中对各类阀组、管路标准如表I所示。
  
流量计管路正确规范的管路如图8所示,图中A为保证流量计的.上下游足够的直管段;图中B为在长的水平放空管道上,在流量计的下游侧设计略微.上升的管道部分再放空;图中C为敞开式供水或排放,将流量计安装在管道的较低或爬坡部分。三种安装方式以确保通过流量计的管道完全充满液体,从而达到测量的精确性。
