涡街流量计在贸易计量上的注意事项


发布日期:2022-06-20 点击:42次
  除常规的选型设计外,涡街流量计用在贸易计量时,还应注意以下几点:
1)蒸汽状态变化对流量测量的影响测量蒸汽时,在蒸汽经过阀i]或较长管道输送后,可能会产生蒸汽状态变化的情况:.
(1)过热蒸汽变为饱和蒸汽
  过热蒸汽在管道输送过程中,会产生热能损失,即温度降低。当温度降到一-定程度时,会从过热蒸汽状态进入临界干饱和状态或过饱和状态。
  如进入干饱和状态,理论上不会产生计量误差。因干饱和蒸汽仍属于蒸汽范畴,且测量过热蒸汽一般选用温度压力双补偿方式,同时适用于过热蒸汽和干饱和蒸汽的密度补偿。
  如进人过饱和状态(即湿饱和状态),湿度会以水滴、水雾的状态存在,势必影响介质的密度。但蒸汽的密度补偿算法仅适用于干蒸汽的计量,因此湿度越大(干度越小),误差越大。一般情况下,干度≥95号时,误差较小;干度<958时,误差过大。
解决方法:
①减短输送管道距离;
②做好管道的保温;
③当输送管道过长时,将
涡街流量计安装管道抬高,或增加排液装置。
(2)饱和蒸汽变为过热蒸汽4
  理想的饱和蒸汽状态是温度、压力、密度呈一-对应关系,知道其中一个参数,即可计算出另外两个,因此测量饱和蒸汽--般采用单补偿方式,即单温度补偿,或单压力补偿。但当饱和蒸汽经过加压阀产生大幅降压时,可能由饱和状态转变成过热蒸汽。此时若采用单温度补偿计算的密度误差较大,采用单压力补偿计算的密度误差相对较小;如果能选用温压补偿方式,则不会产生误差。

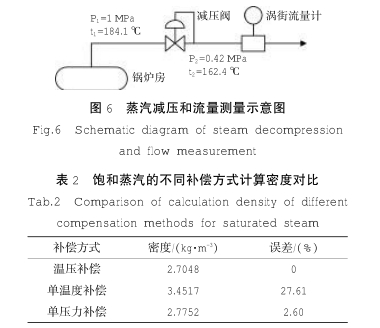

  蒸汽减压和流量测量示意图如图6所示。化工厂锅炉出口的饱和蒸汽(1MPa,184.1℃),经过减压阀后转变为过热蒸汽状态(0.42MPa,162.4℃,.密度2.7048kg/m3),不同补偿方式计算的密度对比如表2所示,温度补偿误差高达27.61号,而压力补偿误差仅在2.60号。

解决方法:
涡街流量计安装在减压装置上游;.
②若安装在减压装置下游,尽量采用温压双补偿方式,或单压力补偿方式。.
2)选择具有内置高精度标准算法的涡街流量计
  软件算法会对涡街流量计计量的精度造成较大影响。如蒸汽密度、气体压缩系数,都是影响计算精度的关键参数。
  蒸汽密度的计算方法有查表法和公式法两种,两种算法中公式法相对精度高,并且可以对蒸汽饱和及过热区域进行判断;查表法覆盖区域有限,对于蒸汽饱和及过热区域没有准确的界限。

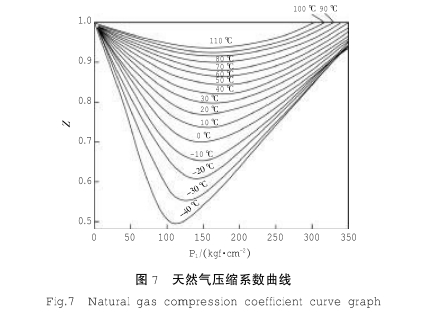

  气体的压缩系数也是随工况条件而变化的,如果默认按1计算,则计算结果会存在--定偏差。因此,测气体,尤其是测天然气时,应选用带有压缩系数补偿功能的涡街流量计。天然气压缩系数曲线如图7所示。
