超声波明渠流量计信号处理电路器件选型


发布日期:2022-06-17 点击:42次
1.MAX4420在超声波明渠流量计激励电路中因为单片机输出的信号电流较小驱动能力有限不能直接驱动场效应管FQPF4N90C导通由于输出信号为微妙级的脉冲信号所以设计选用MAX4420高速6A的MOSFET同相驱动器如图3.6所示MAX4420驱动器上升和下降时间只有25ns50ns的延时时间.

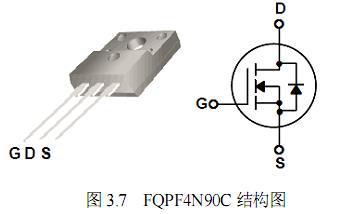

2.FQPF4N90C 发射电路中由高压电源提供激励电压电压值最大可达800v在此高压下选用了FQPF4N90C型场效应管FQPF4N90C为900vn沟道MOSFET管拥有快速的开关特性上升时间为50ns下降时间为35ns能够承受的高能脉冲FQPF4N90C结构图如图3.7所示.
3.CBB电容设计中因为采用电容充放电对超声波探头进行高压激励所以对充放电电容的选型也很重要设计中采用了0到800伏特的高压电源所以在充电时电容两端的电压最大可达到800伏特考虑到对电容的耐压值和快速充放电的要求设计采用0.1uf1000V的CBB22型电容
  由于具有良好的无极性和很高的绝缘阻抗以及优异的频率特性CBB电容器在模拟电路中得到了广泛的应用它有较宽的频率响应而且介质的损失又很小特别是在信号交连的部份必须使用具有良好频率特性和介质损失较低的电容器这样就能保证不会有较大的失真发在信号传输的过程中.
  金属化聚丙烯膜作为CBB22电容的电极和介质电性能出色损耗小安全可靠同时还有不错的自愈性能在各种不同类型的节能灯以及电子的整流器中的到了广泛应用.

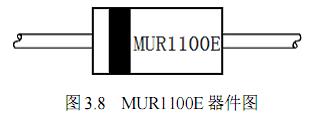

4.MUR1100E因为超声波明渠流量计发射电路采用了高压激励的触发方式所以在放电电路中二极管必须能够承受瞬间高压而且具有快速导通快速恢复的特性MUR1100E是超快恢复二极管正向额定电流1A反向耐压1000V最大脉冲电流35A在切换电压瞬变和感性负载电路中具有优秀的防护性能75ns的恢复时间175摄氏度操作结温低正向电压和低泄漏电流如图3.8所示.
