结合测量范围标注明确的涡街流量计检定结果、涡街流量计测量原理、负压式标准表法空气流量标准装置测量原理和使用单位对涡街流量计测量范围要求等，在检定涡街流量计时选择一个最小流速值,并以此来确定各检定流量点。主要论述点如下:
1.根据JJC1029--2007《涡街流量计检定规程》中涡街流量计的测量原理，漩涡的频率与管道内流体流速的关系式为

式中:ƒ一-漩涡频率，Hz;Sr一斯特罗哈尔数;`u一流经流量计的流体平均流速,m/s;b一阻流件的宽度，m。
在式(1)中,斯特劳哈尔数Sr被认为是一个常数,b对于一台送检的涡街流量计来说是一一个固定值。所以在检定脉冲输出型涡街流量计的相对示值误差时，可以通过调节流体流速来选取测量点。
2.以一台测量范围不明确、准确度等级为1.5级的DN80型脉冲输出型涡街流量计为例

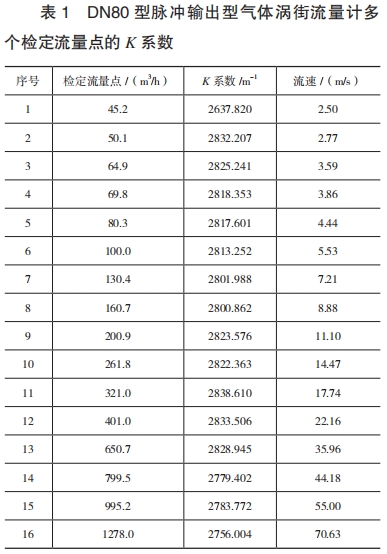

(1)该台流量计选取多个检定流量点，测得各点的K系数如表1所示。

通过分析表1的数据，可以得到:流速在(2.77~55.00)m/s范围内，也就是涡街流量计的流量量程比约为20:1时，涡街流量计的相对示值误差为

则该被检流量计的相对示值误差为1.05%，满足准确度等级为1.5级的要求。
(2)最小流速值的确定方法
根据涡街流量计的特性，当流体雷诺数Re≥2x104时，斯特罗哈尔数Sr基本是一个常数，此时通过涡街流量计的体积流量与漩涡频率成正比。雷诺数Re为

式中:u一流体的平均流速，m/s;D一涡街流量计的公称通径,m;ʋ一介质运动黏度,m²/s。
根据不同地区的年平均气温、大气压力，如:苏州地区年平均气温16℃，大气压101.57kPa,查得空气的运动黏度为1.47488x10-5m²/s，流速按式
(4)计算:

按照JB/T9249--2015之“4.2.4流量测量范围上限值”的规定，该脉冲输出型涡街流量计的最大流量取800m³/h;当选择流量量程比为10:1时，

最小流量为80m³/h。按照JJG1029--2007的要求，各检定流量点的K系数如表2所示。
当选定流量量程比为10:1时，该脉冲输出型涡街流量计的K系数按式(7)计算:

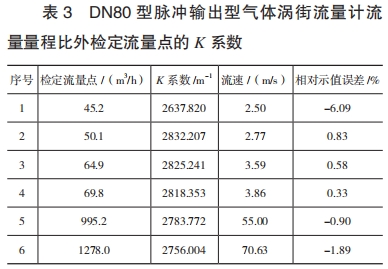

以此K系数为标准值,再计算该流量量程比外,其他检定流量点K系数的相对示值误差大小，结果如表3所示。

3.测量及运算数据分析
从以上数据分析可得:
(1)脉冲输出型涡街流量计的流量量程比比较宽，在检定时选择流量量程比为10:1是合理、可行的。
(2)可选择的最小流速为4m/s,但由于负压式标准表法空气流量标准装置流速调节不是连续可调的，故流速最小值应大于4m/s。
