电磁流量计中液晶模块的选用


发布日期:2022-03-22 点击:897次

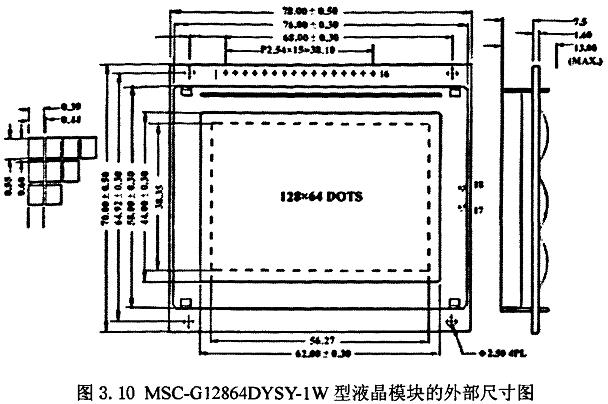

  智能电磁流量计离不开良好的显示界面。我们采用128*64的图形点阵液晶显示模块来显示累积流量、瞬时流量等数据信息。液晶显示模块(LCM),是将液晶显示器件、驱动及控制电路、以及温度补偿、驱动电源、背光等辅助电路组合在一起的一种相对独立的显示器件和设备。通常液晶显示器件本身引线众多,而且要将这些引线与驱动、控制等电路连接才能用于显示信息,因此生产厂家在制造液晶显示器件的同时,也将与之对应的驱动、控制等电路做成PCB板,然后用压框和导带或导电橡胶将液晶显示器件固定在PCB板上,从而组合形成液晶显示模块。图3.10是我们采用的MSCG12864DYSY-1W型液晶模块的外部尺寸图。

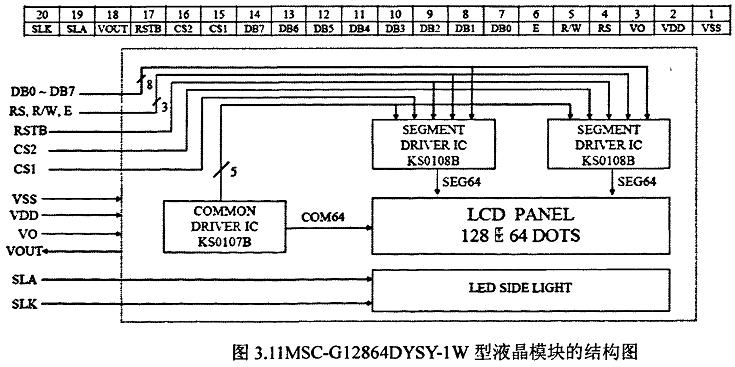

  图3.11MSCG12864DYSY-1W型液晶模块的结构图,由图中可以看出电磁流量计液晶模块集成了两个KS0108B显示驱动控制器和一个KS0107B显示驱动器,两个KS0108B分别控制左右两个半屏(64x64)像素点的显示,KS0107B作为64行的行驱动控制。
