电磁流量计传感器输出阻抗分析 |
|
| 发布日期：2022-03-04 点击：998次 |
通常对电磁流量计传感器进行分析时将侧壁上的两个电极看做点电极，但实际上它也是有一定的尺寸，两个电极与被测液体接触时有一定的电阻，这就是信号源的内阻。信号源内阻和放大电路输入阻抗共同组成分压电路，为了减少传感器信号电压损失，需要放大电路的输入阻抗远远大于信号源内阻，这样才能最大限度减少测量误差。

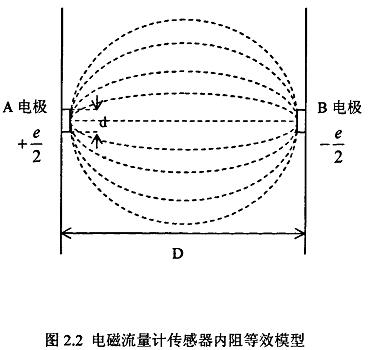

信号源内阻模型如图2.2。管道侧壁装有一对点电极，电极为圆柱形，电磁流量计直径为d,两电极间距为D，即管道内径，被测液体电导率为σ。假设管道足够长，电极与被测液体的阻抗用圆板电极与半无线宽流体接触的模型计算。电极与被测液体1/2dσ, 由于管道直径远大于电极直径，信号源内阻为两电极与被测液体的接触电阻之和即1/dσ。可见电极大小与被测液体电导率决定了信号源内阻。通常被测液体电导率从10S/m到10-6S/m，电极大小为cm级，这样信号源内阻从十几欧到几百兆欧。
|
 |
