孔板流量计的计量原理


发布日期:2021-10-13 点击:1413次
1、孔板流量计包括3部分:①现场取压部分,包括高级孔板阀、前后直管段、导压管;②温度、压力、组分补偿部分,包括现场用温度变送器、压力变送器、天然气组分分析仪计量的实时数据;③流量计算部分,指专用流量计算机(或计算仪)所安装的计量标准程序。

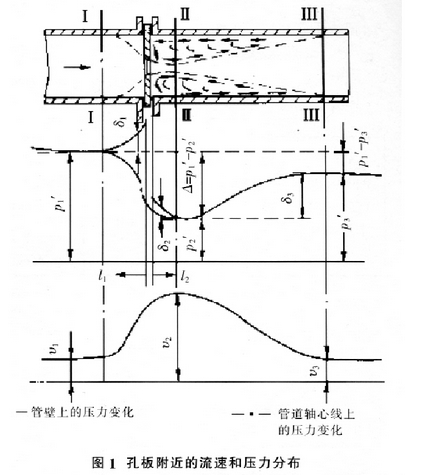

2、在实际应用过程中,当充满管道的流体流经管道内的节流件时,如图1所示。

  流线将在节流件处形成局部收缩,因而流速增加,静压力降低,于是在节流件前后便产生了压差。流体流量愈大,产生的压差愈大,这样可依据压差来:衡量流量的大小。这种计量方法是以流动连续性方程(质量守恒定律)和伯努利方程(能量守恒定律)为基础的。压差的大小不仅与流量还与其他许多因素有关,例如当节流装置形式或管道内流体的物理性质(密度、粘度)不同时,在同样大小的流量下产生的压差也是不同的。以伯努利方程式和流体流动的连续性方程式为依据,天然气流量计算公式是:

  根据气体易压缩、密度差异大、受温度影响大的特点,得出天然气流量计量的实用公式是:

式中:Qn一标准状态下气体体积流量;
Ah一常数,标况下为0.008686;
ɑ0一特定流量系数;
Yre一计量管内壁流量修正系数;
bk一
孔板流量计入口边缘锐利度修正系数;
Fr一雷诺数修正系数;.
ε一气体膨胀系数;
d-孔板在20°C下实测的开孔口径;
Fa一孔板热膨胀修正系数;
Fg一天然气相对密度修正系数;
Fz一超压缩系数;
Ft一流体流动温度修正系数;
P1一孔板上游侧绝对压力;
hw一气体流过孔板时的差压。
