涡街流量计压损小,量程大,精度高


发布日期:2021-07-30 点击:1370次
  涡街流量计也称之为旋涡流量计或卡门涡街流量计。可以适用于管道内多种流体(气体液体、蒸气)的流量测量。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时可以对流体的压力和温度参数自动进行修订。该流量计可以将测量结果进行模拟标准信号或数字脉冲信号的输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的测量仪器。

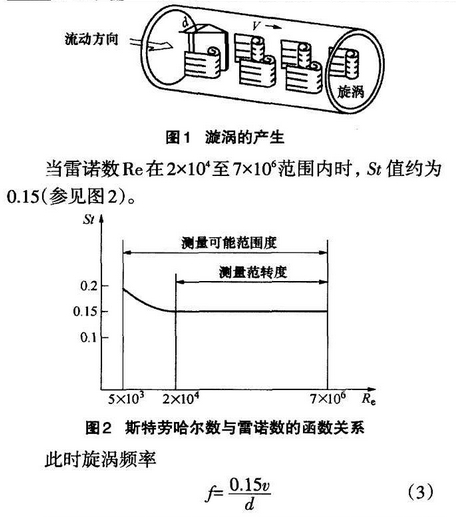

  在流体中设置非流线型漩涡发声体时,在涡街流量变送器中的三角柱形的旋涡发生体后会上下交替产生正比于流速的两列旋涡,这种旋涡称为卡门旋涡(见图1)。旋涡的释放频率与流过旋涡发生体的流体平均速度及旋涡发生体特征宽度有关,用下式表示:

式中ƒ--旋涡的释放频率 ,单位为Hz;
Ʋ--流过旋涡发生体的流体平均速度,单位为m/s;
d一旋涡发生体特征宽度,单位为m;
St一斯特劳哈尔数(Strouhal number) ,无量纲,它的数值范围为0.14 ~ 0.27
St是雷诺数的函数,

  通过测量旋涡频率就可以计算出流过旋涡发生体的流体平均速度Ʋ,再由公式

  求出流体流过
涡街流量计的流量q。(式中A为流体流过旋涡发生体的截面积。)
