电磁流量计接地环如何安装 |
|
| 发布日期：2021-06-01 点击：6275次 |
既然电磁流量计接地环那么重要，那么肯定是在一开始安装的时候就要安装正确，只有安装正确之后才能正常的使用，电磁流量计接地环是如何安装的呢？
应该是紧贴流量计法兰，其后放垫片，再连接管道法兰。原则上接地环需要通过接地电缆，经过单独的接地电缆，引入大地。通过为了简便，我们是把接地线接到旁边的金属物品上。接地环的目的，是因为电碰流量工作时，电极需要与大地形成等电位，有些工艺，由于采用的管道是绝缘的，如PVC管等，电极与管道就无法形成等电位，所以需要引入接地环或接地电极。
关于接地环的要求：
1、接地环与介质接触
2、两个接地环用不小于4mm2单芯线连接后接地
3、接地环保证电磁流量计同介质处于同电位
4、目的是防止电磁干扰
5、材质同测量电极相同

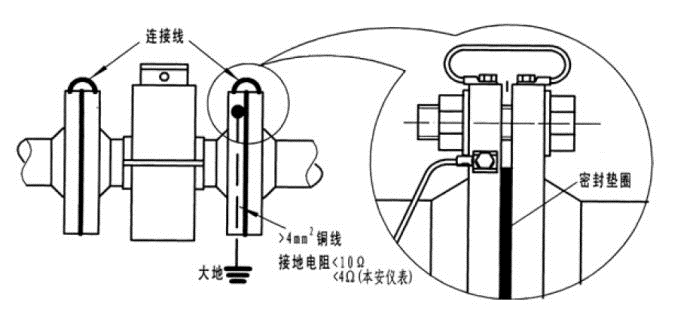

对于不导电的管道，电磁流量计的接地方式如下图：
电磁流量计的接地环（接液环）稳定可靠接地的方式是：接地环材质必须和电极材质相同或者接近，与被测导电液体之间形成相近或者大致相等的极化电位，这样一来，接液原电池和电极极化电池之间的共模电压就较小，电磁流量计输出的摆动就会较小了。
|
 |
