1、测量原理和结构
弯管流量计与传统的孔板流量计一样同属于差压式流量计的范畴,只是它们产生差压的方式不同,孔板是利用流体的缩放原理产生的差压,而弯管传感器是利用流体的惯性原理产生的差压。当流体通过弯管时,受到弯管的约束,流体被迫作类似的圆周运动。当流体在作圓周运动时,产生的离心力F作用在弯管的内外两侧,使弯管传感器内外两侧之间产生一个压力差,此压力差(也就是压差值)的大小与流体的密度有关,与流体的平均流速有关,与流体作圆周运动的曲率半径有关。它们之间遵循作圓周运动物体都必须遵循的牛顿运动定律网:
其中:F为流体对弯管的离心力;?为流体在弯管中的平均流速;R为弯管中心曲率半径
通过对上述公式进行整合、积分处理之后,可得公式:
其中:a为介质中弯管传感器中的平均流速;R/d为弯管传感器的弯径比;ΔP为流体通过弯管传感器的差压值;ρ为介质的密度。

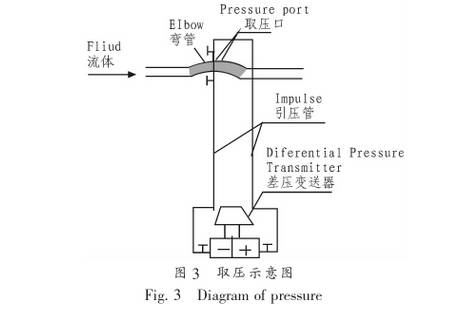

这个公式描述了介质在弯管传感器中流动时,介质对弯管施加的离心力与介质的密度,介质的平均流速以及弯管的弯径比之间的关系。另外,只要介质在弯管传感器中流动的最小雷诺数达到一个极低值以上，弯管流量计的流量系数ax就是一个定值。用引压管把弯管内外两侧的压差△P引出,传递给差压变送器,如图3所示问,再通过公式(5),即可得到流经弯管内的流体速度?。
2、分析运行效果良好的原因
1)弯管流量计测压室与被测介质被引压管内的介质隔离,使测压室内不易结垢;
2)引压管内的介质水相对稳定,并与管道内的被测介质进行钙离子交换的速度慢,并且交换量极小,所以在引压管和测压室内结垢的速度极小，不会影响引压和测压效果;
3)引压管在测压室与取压口之间有一段距离,易于散热,降低了引压管内钙离子的热运动和结垢的速度。
|
