电磁流量计结构及分类 |
|
| 发布日期：2021-03-09 点击：1165次 |
电磁流量计的结构由显示系统、信号处理系统、磁路系统和测量管组成。其中磁路系统包括励磁线圈、铁芯以及极靴等零件，本文不考虑磁路系统变化，这里不做详细介绍。测量管用于作为测流体的流道，内壁需要有电气绝缘的材料的衬里，使得电极与导管以及安装在传感器前后位置的金属管道达到绝缘的状态，进而避免了流量感应电动势信号被金属导管短路的情况发生。测量管的结构组成主要包括：导管、衬里以及电极。其基本结构如图2.1所示：
导管作为进行测量时的主体，在材料的选择上应选择非导磁、高电阻率、低导热率的材料，还应该选择具有一定机械强度的材料。例如奥氏不锈钢、工程塑料PVC、铝工业陶瓷等材料。此外测量管的衬里在具体测量时与被测导电流体介质直接进行接触，面对不同性质的被测介质，可以选择与被测介质相适用的衬里材料。在不同工况下，为了达到被测介质对温度、压力、耐腐蚀性、耐磨性等要求，应对衬里材料做出认真正确的选择。对于饮用水、灌溉水等通常采用聚四氟乙烯和氯丁橡胶等作为衬里材料。

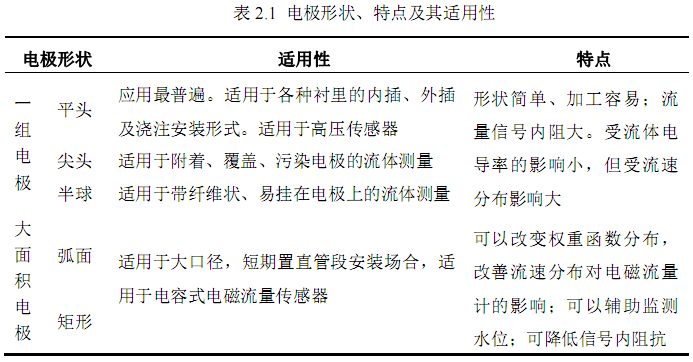

电磁流量计的电极在测量过程中与被测量导电流体介质进行直接接触，因而容易受到流体介质电化学反应而产生的干扰信号的影响。电极能否有效、可靠地检测流量信号，对流量传感器而言非常重要。电极的形状、尺寸和被检测的流量信号有关，应根据不同的需要进行选择。如表2-1所示就是电极形状、特点及其适用性。
|
 |
