扩大孔板流量计量程比的原理和适用条件 |
|
| 发布日期：2021-03-02 点击：1477次 |
使用2台差压变送器共同连接测量管道、再共同传输信号给流量计算机这一技术，可以扩大量程比。增加1台低量程差压变送器，提高量程低段的差压测量精确度，并在孔板流量计算机中实现量程切换和各项补偿，使量程比达到30:1。这项扩大量程比的技术，就是用1台低量程差压变送器与1台高量程差压变送器同时从被测管道中测量差压，再同时把测得值同时传递给流量计算机，由流量计算机选择使用更准确的那个差压值，选择之后流量计算机会自动切换差压变送器的量程。当流量小的时候，流量计算机选用量程小的那台差压变送器的差压信号和量程；当流量大时流量计算机选用量程大的那台差压变送器的差压信号和量程。信号切换点设定在满量程流量范围为30% ~35% 左右的位置。该方法通过提高量程低段的差压测量准确度，实现量程低段的流量测量准确度，从而扩大了量程比。只从差压变送器测量准确度方面来说，新型双量程差压流量计的量程比比单一量程差压流量计量程比提高了一个数量级（量程比提高成30:1），系统不确定度也随之显著改善。

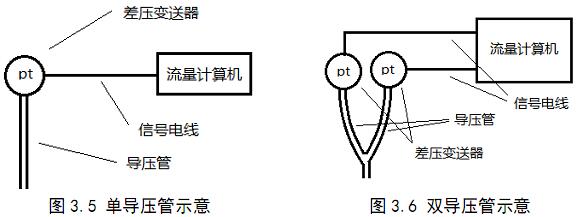

如图3.5、3.6所示，双量程差压流量计这项技术扩大了孔板流量计的量程比，满足了更大计量范围要求的同时，也改变了原本的导压管流程，增加了一个导压管分支，由连通一台差压变送器变成连通两台差压变送器。
这类大量程比的测量技术，特别适用于流量变化大的天然气计量，例如：流量瞬时在200m³/h到2000m³/h之间变化的天然气计量，用原本量程比10:1的流量计无法准确测量低端流量，但换成量程比30:1的流量计就能做到准确计量。 |
 |
