气体涡轮流量计内部接线方式


发布日期:2021-01-08 点击:65次

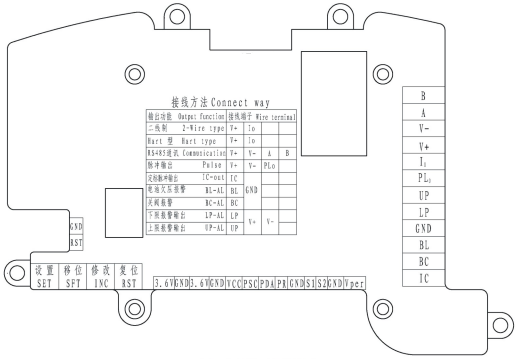

1、气体涡轮流量计外输引线标记、功能和套管(或芯线)颜色如下:
LP —下限报警输出(0C输出);UP —上限报警输出(0C输出)
BC —关阀信号输岀;BL —电池欠压报警输出
GND —修正仪内部电路地(电池负极);IC 一定标脉冲输出(至IC卡控制器)
V+ —外电源正极(+24V或+5V),红色;V-—外电源负极,黑色
A — RS485通讯线A,白色;B 一 RS485通讯线B,黄色
PIo —脉冲输出,兰色;Io — 4mA〜20mA输出,绿色
2、
气体涡轮流量计内部传感器接线(引线均已接好,请勿随意更动)
a.压力和温度传感器:
Vpre一传感器电源正端,红色;GND-传感器电源负端,黑色
PSC一传感器时钟线,蓝色;PDA一传感器数据线,黄色
PR—压力传感器复位线,白色。
b.前置放大器:
S1 一前置放大器信号线,蓝色;S2 —干扰信号线,白色
VCC -前置放大器电源线,红色;GND 一前置放大器地线,黑色
