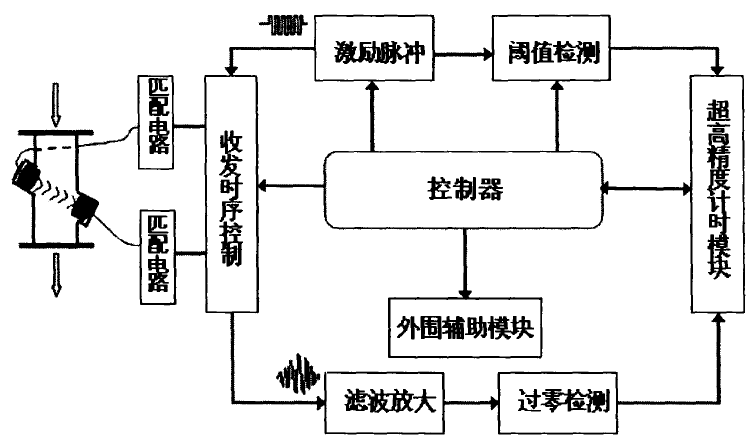

测量时,控制器(单片机)控制激励脉冲模块,产生双极方波激励脉冲束．激励脉冲由收发时序模块拎制,激励其中一个超声波流量计换能器,这个换能器作为发射换能器,另一个未被激励的换能器则作为接收换能器.假设当前超声波信号是顺流发射：
发射换能器受到激励脉冲的激励后发出声波信号,发射声波信号的同时会对激励信号的波形产生一定的影响,由于此时的激励信号与超声波信号的发射时刻同步,所以可以通过对这个电信号的处理来确定声波信号的发射时间,后面的介绍中,统一将该电信号称为换能器的发射信号.该信号经过阐值检测模块处理后可以确定超声波信号的发射时刻,并由计时模块记录下超声波信号的发射时刻.
接收换能器接收到由发射换能器发出的超声波信号后,产生一个响应电信号,我们称该电信号为接收信号,将其进行滤波放大,使得信号稳定,而且幅值符合测量要求,然后经过零检测模块处理后确定接收换能器接收到信号的时刻,同时山计时模块记录下该时刻,这样就得到了信号的接收时刻.
计时模块将信号发射时刻和信号接收时刻做计算处理,得到超声信号在顺流过程中的传播时间t顺与此同时,由CPU控制收发时序模块,将两个换能器的收发功能互换,原来的发射换能器变为接收换能器,原来的接收换能器则转变为发射换能器,实现逆流测量,同样的处理可得到超声信号在逆流过程中的传播时间t顺,顺逆传播时间作差即可得到计算需要的时间差△t,经过软件处理后转化为流量,进而可以将流量用来显示,存储和通讯,完成整个测量过程.
|
