孔板流量计理论基础


发布日期:2020-09-28 点击:171次
  早在20世纪初,石油天然气行业就广泛应用孔板流量计来测量流体流量,孔板流量计发展到现在,已经成为全世界最主要的天然气计量工具。

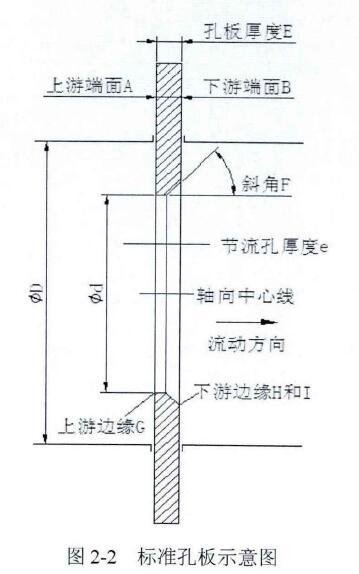

  标准孔板是一块具有圆形开孔,与管道同轴、孔口前缘非常锐利的金属薄板.可以用于不同内径的管道和各种取压方式的标准孔板,它们都具有相似的几何形状.孔板节流元件的轴向界面如图2-2所示.
  对图中A、B、E、e、F、G(HI)及d的要求,标准中均有具体规定,主要有:
1.上下游端面A、B的粗糖度:上游端面A的粗糙度高度参数应小于等于0.0001d。上下游两个端面要求严格保持平行,下游端面面粗糙度可较上游端面稍低。
2.节流孔厚度e和孔板厚度E:节流孔厚度e应满足0.005D≤e≤0.02D.在节流孔的任意点上测得的值之差不得超过0.001D,其表面粗糙度高度参数同A面。
3.孔板边缘G、H和I的尖锐度:上游边缘应为直角,孔板开孔与上游端面之间夹角为90°±0.3°,上游入口边缘G和下游边缘H,I应无划痕和毛刺。尤其是对于影响流出系数较大的上游边缘G,要求加工精度高,边缘是尖锐的.在使用过程中,不可避免地会使孔板直角入口边缘变钝,这时会存在一个圆弧,根据相关资料规定,圆弧半径rk≤0.0004d
4.节流孔的圆度:孔板流量计开孔为正圆,任何情况下,孔径不下于12.5mm其轴线应垂直于上游端面A.
