电磁流量计仿真实验分析


发布日期:2020-08-18 点击:165次
  通过电磁流量计感应电势数值计算方法,在电磁流量计电极范围内任意截面中相对位置的磁场、权重函数、流体速度基本相同,根据公式即可获得电极两端感应信号的近似值.下面对仿真实验进行验证性分析.

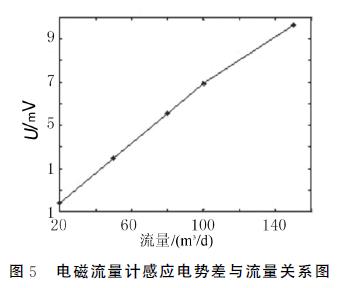

  仿真实验中,电磁流量计中流体平均流速分别设定为0.6687m/s,1.6717m/s,2.6747m/s,3.3433m/s,分别进行仿真与数值计算电磁流量计感应电势差.如图5所示为流量与电磁流量计感应电势差关系图,从仿真结果可以看出流量越大,感应电势差也就越大,总体上说,流量与感应信号基本上成线性关系,仿真结果符合电磁流量计的相关理论.

  仿真与数值计算方法为电磁流量计此感应电动势的计算提供了一种新的解决方案,利用该方法求出了流量计的感应电势差,即完成电磁流量计一次传感系数转换.电磁流量计传感器获取的感应电势差(感应信号)一般需通过信号预处理,信号放大单元,高通低通滤波,进行信号提升单元等环节最后输出流量测量显示值.二次仪表转换是将电极间的感应电势差转换为显示的流量,二次仪表转化技术已经基本成熟.当然本文为仿真实验在工业实际应用中需要运用大量的干湿标定对比实验进行对流量计标定进行修正,获取一定的修正经验值后,然后对流量计干标定结果进行修正,从而获得准确有效的电极此感应电动势.
