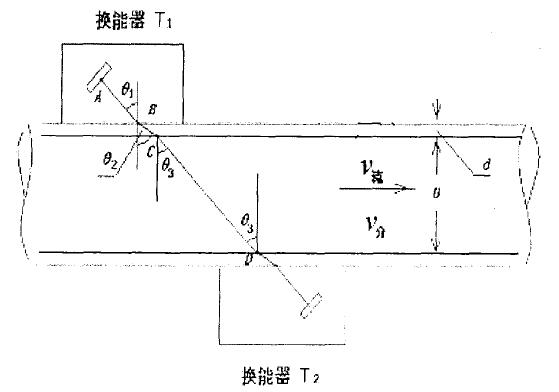

超声流量测量的主要方法是两种声时差法和多普勒法。本课题研究的是时差法超声波流量计。当管道中流体有流速时, 声波传播速度与静比流体中的流速不同。顺流方向声速变大,逆流方向声速变小。如图所示。
两个换能器可以固定在输液管道的上下两侧,声波由换能器不发出, 直接传播到
接收换能器T1。发射和接收的振子, 密封在超声波流量计换能器的腔体里, 腔体里用透声材料填充。流量计在工作时,换能器T1、T2是轮流做发射和接收的。因为管中的液体是流动的, 声波由T1传到T2(正程)和由T2传到T1(逆程)的传播时间是不相同的。正程、逆程两个传播时间的差反映着液体的流速、流量。
|
