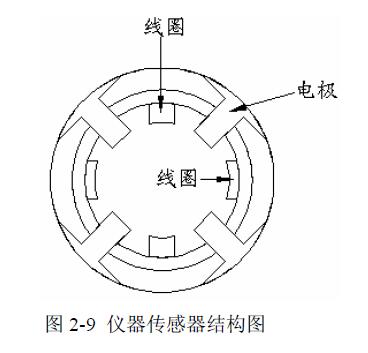

电磁流量计传感器结构图如图 2-9 所示，除了线圈和电极，中间部分为填料，电极之间为绝缘衬里，其目的是防止感应信号电压被金属管短路。
该流量计为外流式电磁流量计，水平与垂直方向各有两个线圈，用来产生磁场。流体流过管道与流量计的环形空间，切割磁力线产生感生电势，通过四个电极即可进行测量。

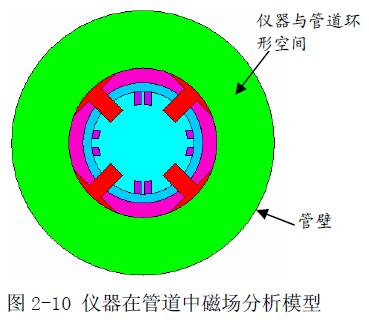

将电磁流量计置于管道中心位置（通过上下扶正器），建立实体模型。模型中有六种不同的材料，在分析时，需要给每种材料施加一个属性―磁导率，否则不能进行求解。将六种不同属性的材料用不同颜色显示，如图2-10 所示，仪器与管壁之间绿色部分即为流体通过的环形空间。

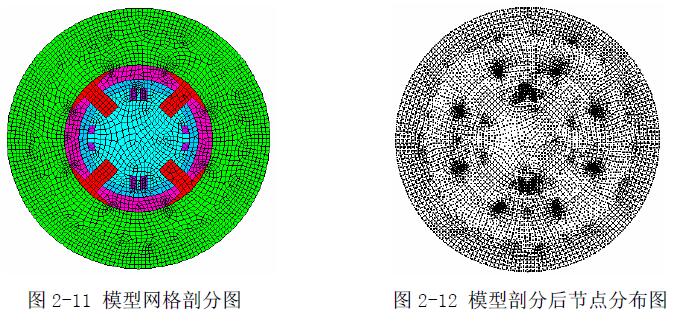

选定单元等级，将模型划分网格。单元等级分为1～10，1 表示最精细，10表示最粗糙，中间值以此类推。我们在分析时采用了最高等级，划分后单元数量为3577，以获得较精确的结果。网格分布图和节点分布图如图2-11 和图2-12所示。由图可见，在靠近线圈和电极的部分网格剖分较密，而在其他部分则较稀疏。

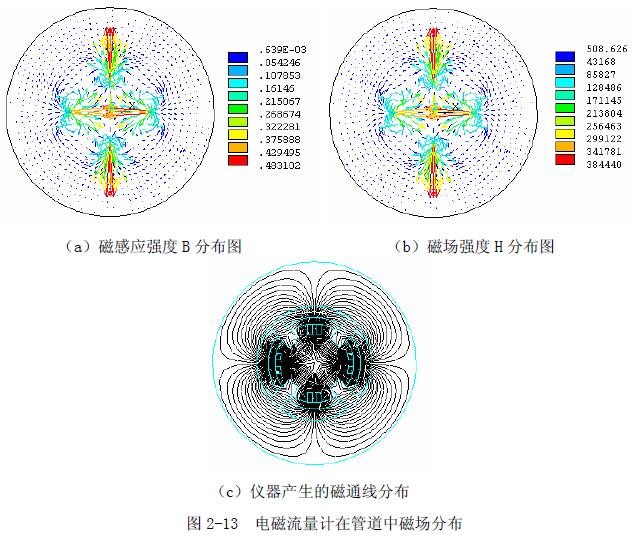

设置好各种材料的磁导率，施加电流密度后，即可计算模型的磁场分布，结果如图2-13 所示。
由于电磁流量计的结构尺寸非常对称，仪器位于管道中心，通电后四个线圈相当于交替放置的N、S 极，产生的磁场也是对称分布的。流体从仪器与管道的环形空间流过，切割磁力线产生感生电势，通过四个对称分布的电极即可进行测量。 |
