涡街流量计现场应用中的校准方法


发布日期:2019-05-14 点击:3127次
  涡街流量计在现场应用的主要问题,首先是保证流体流动状态的雷诺数Re不超出500~150000的范围,其次,是对流量计的计量系数进行核定。一般情况下,测量仪表与器具出厂前的考核验证过程称为标定,这是一个比较完整和考究的过程。而测量仪表与器具在使用中的核定,则称为校准,这时只重复标定过程中的一部分内容即可
  现校淮时,首先应设法获得管道中的真实流量,这一方面可以利用管道上游安装的已校准流量计来获取,另一方面也可在管道中专门串接已校淮涡街流量计来获取。此外,还可以在下游测量流出流体的容积除以时间后获取,一般情况下,现使用中的校准可分3种情况进行。
1、单点校准法

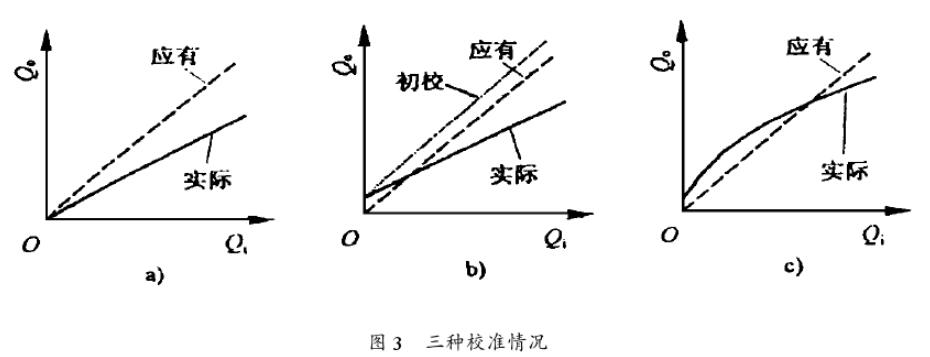

  单点校淮法一般在涡街流量计仅存在灵敏度误差时采用,如图3a所示为流量计实际灵敏度小于应有受敏度的情况,Qi为已知流量,Qo为被校准涡街流量计的读数,流量计的测量范围为FS=Qmin-Qnax,在校准时,首先给定Q=Qa(应注意满足0.2FS<Qn<0.8Fs),同时读得Qo=Qo1,可算出灵敏度校正系数为K1=Qa/Qa1,然后将K1纳入流量计的倍参数或仪表系数即可。
2、两点校淮法
  两点校准法一般是在涡街流量计同时存在灵敏度误差和零位误差时采用。如图3b所示为流量计实际灵敏度小于应有灵敏度,同时逐存在零位误差的情况,在校准时,首先给定Q1=Qi1(最好满足0.1FS<Qi1<0.5Fs),同时读得Q0=Q0i;接看给定Qi=QI2(最好满足(0.5FS<Qi1<0.9Fs),同时读得Q0=Qi2 .由此可算出灵敏度校正系数为K1=(Qi2-Qi2)/(Q02-Q02),零点修正值为B=K1Q01= K1Q02・然后将K1纳入流量计的倍车参数可获得图3中的初校关系线,再考虑B就可获得图3中的应有关系线。
3、多点校准法
  多点校准法一般是在涡街流量计输入(被测量Q1)与输出(測得读数Q0)关系呈非线性,即其灵敏度不再是定值时采用.如图3c所示为流量计实际输入(被测量Qi)与输出(测得读数Q0)关系呈非线性时的情况,在校准时,要先后给定多个不同的Q值,每个Qi值都应满足Qmm<gQi1<Qmax),同时得到多个相对应的读数然后或者通过曲线损合方法确定出Q0/Q,关系的表达式,或者利用插值的方法列出Q关系的函数表,据此,对流量计的测得读数进行修正,即可得出正确的测量结果进行曲线校正的前提是流量计输入与输出关系稳定,且非线性误羞不超过10%F,否則,可能难以达到预期的目的,如果要实现非线性的自动校正,流量计的二次仪表中还必须具备必要的硬件电路配置。
