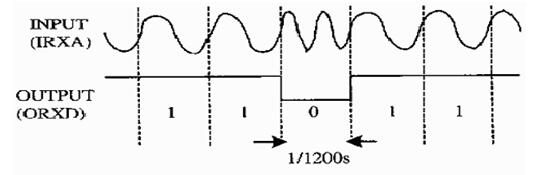

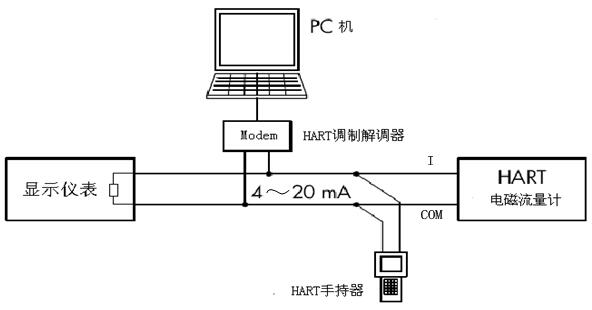

2、HART 总线现场网络图
HART总线的特点是利用4-20mA信号线传输数据信号，所以既可以节省现场的数据通讯线，又能实现数据通讯,非常适合现场应用。由HART总线组成的其现场网络如下图所示。
3、HART使用功能仪表注意事项
1）手持器和HARTMODEM并联在电磁流量计电流输出的负载两端没有极性；
2）回路中的电阻应大于200Ω，小于500Ω；
3）手持器、HARTMODEM不能串入电流回路；
注意：
1、电磁流量计用手持器和HARTMODEM设置参数，仪表应设通讯地址为非0值，波特率为4800。
2、若仪表通讯方式、地址及波特率设置不正确，手持器和HARTMODEM将不能设置参数。
