电磁流量计的接地措施


发布日期:2018-11-28 点击:2768次
电磁流量计的接地措施
  为了使仪表可靠接地,提高测量精度,不受外界寄生电势的干扰,一次仪表应有良好的单独接地,一般接地电阻应小于10Ω。在连接传感器的管道内若涂有绝缘层或是非金属管道时,传感器两侧应装有接地环。此外,一,二次仪表间的回路接地及屏蔽接地也应予以足够的重视。
a)接地环的选择

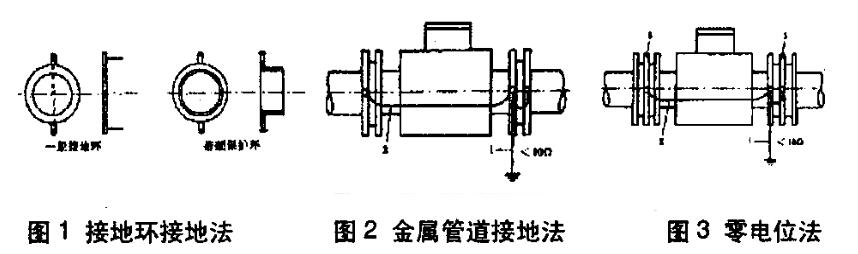

  若连接仪表的管道是绝缘性的(相对于被测介质),则要用接地环。如图1所示,接地环分为普通型和带颈保护型,带颈保护型具有良好的抗磨损性,以保护进、出口端的村里,延长仪表的使用寿命。常用接地环材质有不锈钢、哈氏合金、钛、钽、铂等,接地环材质应与被测介质的腐蚀性相适应。
b)电磁流量计的接地
其接地措施一般有如下三种
①在金属管道上安装时,金属管道内壁没有绝缘涂层,则接地安装方式见图2。
②在塑料管或有绝缘涂料、油漆衬里的管道上安装时,传感器的两端面应安装有接地环(或带有接地电极的短管),使管内流动的被测介质与大地短路,具有零电位,如图3所示。否则电磁流量计无法正常工作。

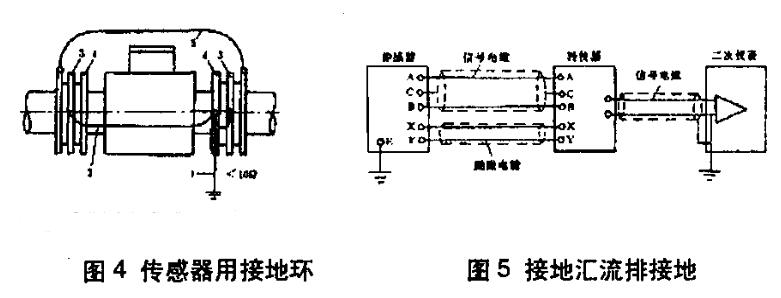

③在阴极保护管道上的安装时,由于防止电解腐蚀的管道通常其内壁或外壁是绝缘的,因此被测介质没有接地电位,传感器必须使用接地环,如图4。安装时要注意:接地环要装在传感器的两个端面上,他们必须与连接管道的法兰绝缘,通过接地与传感器接地环相连,接地环的材质应能耐介质的腐蚀;传感器两侧连接管的法兰应该用截面积为16mm²的铜导线绕过传感器连接,使阴极保护电位与传感器之间隔离。

c)电磁流量计传感器、转换器与二次仪表间的工作接地与屏蔽接地
  工作接地的作用是保证仪表精确可靠地工作,保护接地的作用是保护设备和人身安全。对于电磁流量计,其信号回路接地一般在现场,其屏蔽层接地在控制室一侧,通过接地汇流排接地,如图5所示
