电磁流量计中传感器电路原理 |
|
| 发布日期：2018-11-06 点击：3597次 |
电磁流量计采用了电容耦合的方式来检测流量信号，具有电极与被测流体不接触的特点，因而从根本上解决了电极表面附着、腐蚀、摩擦、液体渗漏等问题。而且对传统接触式电磁流量计难以测量的低电导率液体如酒精等也能进行测量，拓展了电磁流量计的适用范围，在造纸、石油、化工、冶炼等行业有着良好的应用前景。

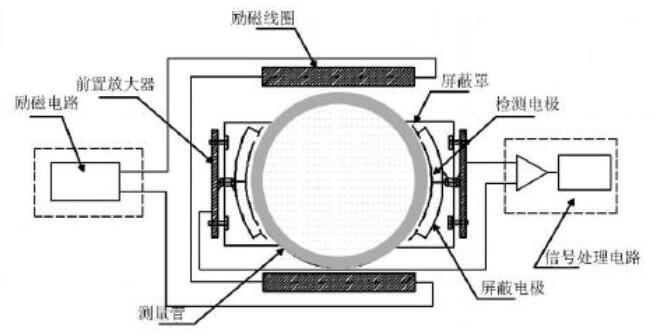

设计的传感器结构如图所示，包括测量管、励磁线圈、检测电极、屏蔽电极和屏蔽罩。检测电极紧贴于管壁外，被屏蔽电极罩住，并以等电位驱动技术减小杂散电容的影响。同时为了减小电极上的涡流影响，将检测电极做成了梳状。最外层屏蔽罩接地，有利于屏蔽外界干扰。考虑到检测电极上感应信号比较微弱，将前置放大器置于传感器内尽可能贴近电极的地方，以减小电磁流量计信号在传输中的衰减及干扰。为避免铁磁材料的磁滞现象，采用了空心线圈励磁。
|
 |
