电磁流量计输出说明
发布日期：2018-11-01 点击：8838次
电磁流量计广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。
电磁流量计电流输出

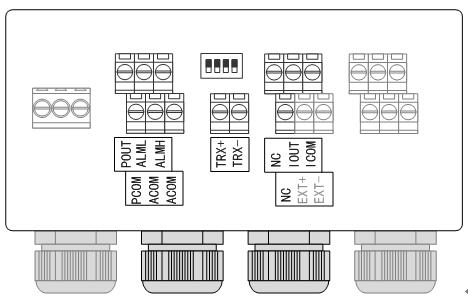

IOUT、ICOM  4-20mA输出（IOUT接正端+，ICOM接负端-）
有源方式：负载RL ≤ 750Ω；I ≤ 22mA
电流对应流量百分量

电磁流量计脉冲和频率输出
对应端子为POUT、PCOM
POUT、PCOM：频率/脉冲接口（POUT接正端+，PCOM接负端-）
无源模式：
需要外接电源：U外部 ≤ 32VDC
达林顿管输出，最高承受电压36VDC，最大负载电流250mA
输出电气隔离：光电隔离，隔离电压 > 1000VDC；
刻度：
频率输出：频率5KHz对应流量量程上限
脉冲输出：每个脉冲对应流量体积数（可组态），输出脉冲宽度：0.1ms ~100ms，占空比1:1，Fmax <= 5000 cp/s；
