一：概述

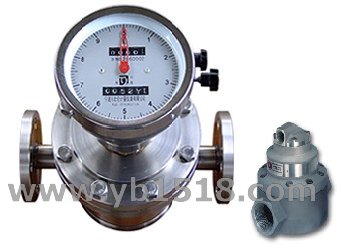

HD-LC-A型铸铁椭圆齿轮流量计，广泛用于各种油品及对铸铁不腐蚀液体介质的计量。
HD-LC型椭圆齿轮流量计是一种容积型测量仪表，主要由计量壳体、椭圆齿轮转子和传动部件组成。用于管道中液体流量连续或间断测量和控制的仪表。它具有量程范围大、优异的准确度、压力损失小、粘度适应性强、能测量高温高粘液体、标定方便、安装简易等优点。适用于原油、化工、化纤、交通、商贸、食品、医药卫生、科研和军事工业中流量的计量。椭圆齿轮流量计可现场指示累积流量、瞬时流量，单次流量等，亦可输出脉冲信号、4-20mA或1-5V模拟信号、4-20mA+HART、MODBUS、支持232，485通讯等。与普能机械批控器或电子批控器组合，可实现不同型式的灌装，批控等多种功能。
产品形式：
HD-LC-B型 广泛用于有较强腐蚀性液体介质，如酸、碱、盐及有机化合物等的计量
◆技术数据
普通铸铁型（A）、铸钢型（E）、不锈钢型（B）
二：功能框图
三：特点
流量计所有零件表面均经精密加工而成，无铸造表面，表面光洁美观。
流量计采用专业设计，无须专业人员即可现场拆卸再装，且再装后，不改变原有计量精度。
流量计现场可显示累积流量、瞬时流量、单次流量等。
流量计执行标准：NIST（美国技术标准局专业标准）
ZBN12001-87《容积式流量计通用技术条件》
QB/SML01-2001《椭圆齿轮流量计》
四：技术指标
允许基本误差:±0.1% 、±0.2% 、±0.5%
公称通径DN（mm）:4～300
公称压力PN（M.Pa）:铸铁（A）、不锈钢（P） 1 .0 、1.6、2.5、4.0、6.3
铸钢（E）2.5、4.0、 6.3 、9.6
被测液体温度:低温型：-40～ +60℃ 常温型-10℃～ +80℃
中温型-10℃～ +200℃高温型-10℃～ +300℃
被测液体粘度(mPa.s):0.3～ 50000
管道连接:GB/T9118-2000(中国标准法兰)；NIST（美国标准法兰）；
BSPT（英国标准管螺纹）：NPT（美国推拔管螺纹）；
现场显示：99999,999 L（累计流量）9999,999.9 L（单次流量）
9999,999.9 L（瞬时流量）
输出信号：脉冲信号、4～20mA、1-5V、4～20mA +HART协议、MODBUS
支持RS232、RS485通讯（任选）
防爆等级：EXiaIIBT5EXiaIICT5防护等级：IP65
五:主要零件材料组合
|
主要零部件名称
|
材料组代码
|
|
F1
|
F2
|
F3
|
F4
|
F5
|
F53
|
|
铸铁
|
铸铝
|
铜基合金
|
铸钢
|
铸铁
|
铜基合金
|
铸铁
|
铸铝
|
不锈钢
|
铸钢
|
铸铁
|
不锈钢
|
石墨或不锈钢
|
304不锈钢
|
石墨
|
不锈钢
|
316L不锈钢
|
不锈钢
|
石墨
|
|
壳体
|
●
|
●
|
●
|
●
|
●
|
●
|
|
齿轮
|
●
|
●
|
●
|
●
|
●
|
●
|
|
盖板
|
●
|
●
|
●
|
●
|
●
|
●
|
|
轴承
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
推 荐
使 用
条 件
|
工作压力< 1.6MPa，介质要求清洁，对钢、铁不具有腐蚀性的介质
|
工作压力>1.6MPa，介质要求清洁，对钢、铁不具有腐蚀性的介质
|
工作压力< 1.6MPa，介质粘度较差的液体（如汽油）或者自流场合
|
工作压力>1.6MPa，介质要求有一定的清洁度或腐蚀性，
|
酸、碱、盐、水等各种介质
|
流量范围:
|
公称通径
（mm）
|
0.2级
|
0.5级
|
|
流量范围 ( m3/h)
|
流量范围( m3/h)
|
|
被测液体粘度( mPa.s)
|
被测液体粘度(mPa.s)
|
|
0.8-2
|
2-8
|
8-200
|
0.8-2
|
2-8
|
8-200
|
|
4
|
0.03-0.1
|
0.025-0.1
|
0.015-0.1
|
0.025-0.1
|
0.015-0.1
|
0.01-1
|
|
6
|
0.07-0.2
|
0.05-0.2
|
0.03-0.2
|
0.05-0.2
|
0.03-0.2
|
0.02-0.2
|
|
8
|
0.10-0.3
|
0.08-0.3
|
0.06-0.3
|
0.08-0.3
|
0.06-0.3
|
0.03-0.3
|
|
10
|
0.15-0.4
|
0.1-0.4
|
0.08-0.4
|
0.15-0.4
|
0.08-0.4
|
0.04-0.4
|
|
15
|
0.5-1.5
|
0.35-1.5
|
0.2-1.0
|
0.35-1.5
|
0.30-1.5
|
0.15-1.5
|
|
20
|
1-3
|
0.6-3
|
0.42-2.1
|
0.75-3
|
0.5-3
|
0.3-3
|
|
25
|
2-6
|
1.2-6
|
0.84-4.2
|
1.5-6
|
1-6
|
0.6-6
|
|
40
|
5-15
|
3-15
|
2.1-10.5
|
3-15
|
2.5-15
|
1.5-15
|
|
50
|
8-24
|
4.8-24
|
3.36-16.8
|
4.8-24
|
4-24
|
2.4-24
|
|
80
|
20-60
|
12-60
|
8.4-42
|
12-60
|
10-60
|
6-60
|
|
100
|
34-100
|
20-100
|
14-90
|
20-100
|
16-100
|
10-100
|
|
150
|
60-200
|
40-200
|
20-170
|
40-200
|
30-200
|
20-180
|
|
200
|
120-360
|
80-360
|
60-320
|
80-360
|
50-360
|
36-360
|
|
250
|
180-600
|
120-600
|
50-540
|
100-600
|
80-600
|
50-500
|
|
300
|
300-1000
|
200-1000
|
80-800
|
200-1000
|
120-1000
|
80-800
|
|
0.1级流量范围，根据具体使用条件请向得恒大仪表有限公司咨询
|
六、型号代码
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
7
|
8
|
9
|
10
|
11
|
|
基本
型号
|
公称
通径
|
准确
度
|
压力
级别
|
温度级别
|
显示
形式
|
输出信号
|
批控
形式
|
材料
组别
|
接口
形式
|
外供
电源
|
内容
含义
|
|
|
|
|
|
|
|
|
|
|
|
|
椭圆齿轮流量计系列
|
|
|
1/8”
|
|
|
|
|
|
|
|
|
|
1/8”--20”选择一种或以mm
|
|
|
0.1
|
|
|
|
|
|
|
|
|
准确度0.1级(或0.2, 、0.5)
|
|
|
|
S1
|
|
|
|
|
|
|
|
公称压力0.6M.Pa
|
|
|
S2
|
|
|
|
|
|
|
|
公称压力1.0M.Pa
|
|
S3
|
|
|
|
|
|
|
|
公称压力2.5M.Pa
|
|
S4
|
|
|
|
|
|
|
|
公称压力4.0M.Pa
|
|
S5
|
|
|
|
|
|
|
|
公称压力6.3M.Pa
|
|
S6
|
|
|
|
|
|
|
|
公称压力6.3M.Pa
|
|
S7
|
|
|
|
|
|
|
|
公称压力10M.Pa
|
|
S8
|
|
|
|
|
|
|
|
公称压力15M.Pa
|
|
|
M1
|
|
|
|
|
|
|
测量介质温度：-40—+60℃
|
|
|
M2
|
|
|
|
|
|
|
测量介质温度：-10—+80℃
|
|
M3
|
|
|
|
|
|
|
测量介质温度：-10—+200℃
|
|
M4
|
|
|
|
|
|
|
测量介质温度：-10—+300℃
|
|
|
N
|
|
|
|
|
|
现场无显示
|
|
|
T
|
|
|
|
|
|
现场显示累积流量
|
|
I
|
|
|
|
|
|
现场显示瞬时流量
|
|
L
|
|
|
|
|
|
现场显示单次流量（回零计数）
|
|
Y
|
|
|
|
|
|
现场大字码回零计数器
|
|
P
|
|
|
|
|
|
脉冲输出
|
|
|
4
|
|
|
|
|
4-20mA输出
|
|
H
|
|
|
|
|
4-20ma+HART协议
|
|
V
|
|
|
|
|
1-5V输出
|
|
3
|
|
|
|
|
232通讯协议
|
|
8
|
|
|
|
|
485通讯协议
|
|
M
|
|
|
|
|
MODBUS协议
|
|
|
C1
|
|
|
|
机械批控器
|
|
|
C2
|
|
|
|
电子批控器
|
|
|
|
F1
|
|
|
F1—F53见零部件材料组合表
|
|
|
J1
|
|
NPT 美国推拔管螺纹
|
|
J2
|
|
SPT英国标准管螺纹
|
|
J3
|
|
中国标准法兰
|
|
J4
|
|
NIST美国标准法兰
|
|
|
V
|
按5V、12V、24V、36V等填写
|
椭圆齿轮流量计的原理、特点、使用

工作原理

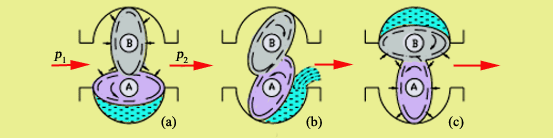

椭圆齿轮流量计的测量部分主要由两个相互啮合的椭圆齿轮及其外壳（计量室）所构成，椭圆齿轮每转一周所排比的被测介质量为半月形容积的4倍，则通过椭圆齿轮流星计的体积流量Q为：
Q＝4nυ0
式中：
n——椭圆齿轮的旋转频率（转／秒）；
υ0——半月形部分的容积（贝。）．
这样，在椭圆齿轮流量计的半月形容积υ0一定的条件下，只要测出椭圆齿轮的旋转速度n，便可知道被测介质的流量。椭圆齿轮流量计流量信号（即椭圆齿轮的旋转速度n）的显示，有就地显示和远传显示两种。就地显示将齿轮的转动通过一系列的减速及调整转速比机构之后，直接与仪表面板上的指示针相连，并经过机械式计数器进行总量的显示。远传显示主要是通过减速后的齿轮带动永久磁铁旋转，使得弹簧继电器的触点以与永久磁铁相同的旋转频率同步地闭合或断开，从而发出一个个电脉冲远传给另一显示仪表．
特点
流量测量与流体的流动状态无关，这是因为椭圆齿轮流量计是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。粘度愈大的介质，从齿轮和计量空间隙中泄漏出去的泄漏量愈小，因此核测介质的粘皮愈大，泄漏误差愈小，对测量愈有利。椭圆齿轮流量计, 计量精度高，适用于高粘度介质流量的测量，但不适用于含有固体颗粒的流体（固体颗粒会将齿轮卡死，以致无法测量流量）。如果被测液体介质中夹杂有气体时，也会引起测量误差
安装
椭圆齿轮流量计在安装前应清洁管道．若液体内含有固体颗粒，则必须在管道上游加装过滤器；若含气体应安装排气装置。椭圆齿轮流量计对前后直管段没有一定的要求。它可以水平或垂直安装。安装时，应使流量计的椭圆齿轮转动轴与地面平行。
使用
按照要求正确安装后的椭圆齿轮流量计，使用时即可保证足够的精度，通常累计值的精度可达0.5级，是一种较为准确的流量计量仪表。但是，如果使用时被测介质的流量过小，仪表的泄漏误差的影响就会突出，不能再保证足够的测量精度。因此，不同型号规格的椭圆齿轮流量计对最小使用流量有一允许值，只有当实际被测流量大于该下限流量允许值时，测量精度才能得到保证。
其次，使用椭圆齿轮流量计要注意被测介质的温度不能过高，否则不仅会增加测量误差，而且有使齿轮发生卡死的可能。为此，椭圆齿轮流量计在仪表所规定的使用温度范围内使用。长期使用后的椭圆齿轮流量计，其内部的齿轮会被腐蚀和磨损，从而影响测量精度。因此，要经常注意观察，并定期拆下进行检查，若条件允许最好定期进行标定 |
