长径喷嘴主要用于电力行业高压或高温高压场合，主蒸汽、主给水或减温水均采用此典型设计，它具有量程比宽、耐冲击、压力损失小、使用寿命长、测量范围大、测量精度等特点。长径喷嘴按国标GB/T2624-93进行设计制造，按JJG640-94进行检定。无需实流标定。
适用范围
1、公称直径：50mm≤DN≤630mm
2、公称压力：PN≤32MPa
3、孔径比：0.2≤β≤0.8
4、雷诺数范围：10000≤ReD≤1×107
5、精度：0.5级，１级
结构形式
长径喷嘴由入口收缩部分A、圆筒形喉部B和下游端平面C组成，其取压方式采用D-D/2取压。
长径喷嘴有两种形式：高比值喷嘴0.25≤β≤0.8； 低比值喷嘴0.25≤β≤0.5

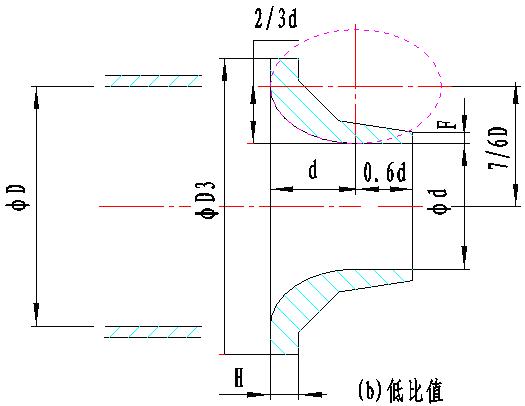

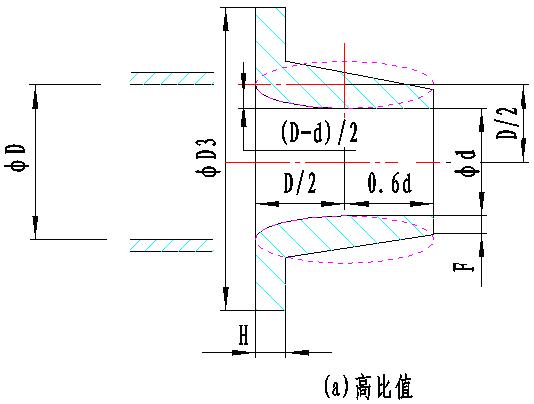

当β值介于0.25和0.5之间时，可采用任意一种结构形式的长径喷嘴，具体结构形式见下图
型谱规格及说明
|
型号规格
|
说明
|
| |
HD-LGJ
|
|
长径喷嘴
|
|
取压方式
|
|
J
|
|
径距取压
|
|
连接方式
|
|
1
|
|
对夹式
|
| |
2
|
|
直接焊接
|
|
管道规格
|
|
0040
|
|
0040代表DN40
|
|
管道材质
|
|
C
|
|
碳钢
|
| |
P
|
|
不锈钢
|
| |
H
|
|
合金钢
|
|
公称压力
|
|
025
|
0.25MPa
|
| |
06
|
0.6MPa
|
| |
10
|
1MPa
|
| |
…
|
……
|
| |
160
|
16MPa
|
|
