一、概述
标准(经典)文丘里管按其制造方法不同分为具有粗铸收缩段的标准文丘里、具有机械加工收缩段的标准文丘里、具有粗焊铁板收缩段的标准文丘里。

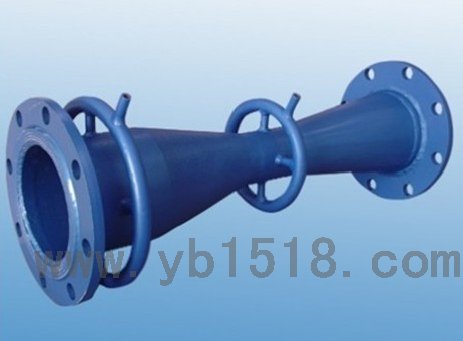

经典文丘里管流量计是根据文丘里效应研制开发的一种节流式流量传感器，是一种标准节流装置。文丘里管按结构分为标准文丘里管和通用文丘里管。
标准文丘里按国标GB/T2624-2006进行设计制造，按国标JJG640-94进行检定。
通用文丘里系列流量传感器除了继承了标准文丘里管准确度高，重复性好，压损小，所需前直管道短等优点，还具备自身装置小，防堵的优点。可用于两向流，混相流，低流速、大管径，异形管道等复杂流量问题的测量。
二、测量原理
充满管道的流体，当它流经管道内的节流件时，流速将在文丘里管喉颈处形成局部收缩，因而流速增加，静压力降低，于是在节文丘里管喉颈前后便产生了压差。流体流量愈大，产生的压差愈大，这样可依据压差来衡量流量的大小。这种测量方法是以流动连续性方程(质量守恒定律)和伯努利方程(能量守恒定律)为基础的。
三、特点
1. 经典文丘里管流量计是按国标GB/T2624设计制造，按国标JJG640检定的标准节流装置，无需标定。
2.在标准节流装置中，它所要求的上、下游直管段最短，永久压力损失最小
3.性能稳定、可靠性高。
4.计算准确、能耗小。
5.可用于液体、气体、蒸汽及两相流等各种脏污介质。
6.结构简单，易安装，维护方便。
7.经典文丘里管流量计本体较长大约是管径的2～5倍。
四、主要技术参数
1.公称直径：50mm≤DN≤3000mm
粗铸收缩段：100mm≤DN≤1600mm
机械加工收缩段：20mm≤DN≤250mm)
粗焊铁板收缩段：100mm≤DN≤3000mm
2.节流孔径比β：0.3≤β≤0.75
粗铸收缩段：0.3≤β≤0.75
机械加工收缩段：0.4≤β≤0.75
粗焊铁板收缩段：0.4≤β≤0.7
3.雷诺数范围：2×105≤ReD≤2×106
粗铸收缩段：2×105≤ReD≤2×106
机械加工收缩段：2×105≤ReD≤106
粗焊铁板收缩段：2×105≤ReD≤2×106
4.精度等级：0.5级、1级、1.5级、2级)
5.工作压力：公称压力：PN≤42Mpa
6.介质温度：-50℃≤t≤500℃
7.参照标准：GB/T2624-2006、JJG640-94及ASME PTC 19.5-2004
|
