 首页>>产品展示>>流量计系列>>涡轮流量计
产品展示

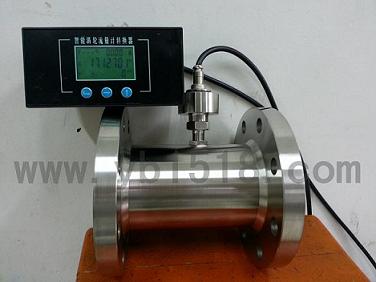

分体式液体涡轮流量计

分体式液体涡轮流量计
 点击放大
产品型号:
HD-LWGY-B
产品报价:
询价
产品特点:
涡轮流量计采用先进的16位超低功耗超强抗扰单片机技术研制的传感器与显示积算分开的智能仪表,减少二次仪表安装。分体式涡轮流量计采用三排液晶显示,具有结构紧凑、读数直观清晰、可靠型高、成本低等明显优点
  HD-LWGY-B分体式液体涡轮流量计的详细资料:

一、HD-LWGY型分体式涡轮流量计产品概述
    HD-LWGY涡轮流量计采用先进的16位超低功耗超强抗扰单片机技术研制的传感器与显示积算分开的智能仪表,减少二次仪表安装。分体式涡轮流量计采用三排液晶显示,具有结构紧凑、读数直观清晰、可靠型高、成本低等明显优点。该产品广泛用于冶金、化工、石油、城建、环保、食品等领域,高精度测量水、自来水、柴油、汽油和轻质成品油等液体的流量。配备有卫生接头的涡轮流量计可以应用于制药行业。HD-LWGY型分体式涡轮流量计可以显示流量总量,瞬时流量,频率和流速。电池采用长效锂电池,单功能积算表电池使用寿命可达5年以上,多功能显示表电池使用寿命也可达到12个月以上。仪表具备仪表系数九点修正,智能补偿仪表系数非线性,并可进行现场修正。高清晰液晶显示器同时显示瞬时流量(5位有效数字)及累积流量(8为有效数字,带清零功能)。所有有效数据掉电后10年不丢。

二、HD-LWGY型分体式涡轮流量计基本参数与性能
技术性能

仪表口径及连接方式
4、6、10、15、20、25、32、40采用螺纹连接
(15、20、25、32、40)50、65、80、100、125、150、200采用法兰连接

精度等级

±1%R、±0.5%R、±0.2%R(高精度型需定制)

仪表材料

304不锈钢、316(L)不锈钢

量程比

1:10、1:20、1:30

被测介质温度

-20 ~ +100℃、-20 ~ +150℃(高温型需定制)

环境温度

温度-10~+55℃,相对湿度5%~90%,大气压86~106kPa

输出信号

传感器:脉冲频率信号,低电平≤0.8v,高电平≥2v
变送器:两线制4~20mADC电流信号,RS485,开关量

供电电源

传感器:+3v DC
变送器:+12v ~ +24v DC
现场显示型:仪表自带3.6v锂电池

信号传输线

STVPV3×0.3(三线制),2×0.3(二线制)

传输距离

≤1000m

防爆等级

基本型:ABS塑料,防爆型:304内螺纹M20×1.5

防爆等级

基本型:非防爆产品,防爆型:ExdIIBT5

防护等级

IP65

测量范围及工作压力

仪表口径
(mm)
正常流量范围(m3/h)
扩展流量范围(m3/h)
超扩展流量范围(m3/h)
常规耐受压力(MPa)
DN4
0.04-0.25
0.04-0.4
0.02-0.4
6.3
DN6
0.1-0.6
0.06-0.6
0.03-0.6
6.3
DN10
0.2-1.2
0.15-1.5
0.07-1.5
6.3
DN15
0.6-6
0.4-8
0.3-8
6.3、2.5(法兰)
DN20
0.8-8
0.45-9
0.25-9
6.3、2.5(法兰)
DN25
1-10
0.5-10
0.3-10
6.3、2.5(法兰)
DN32
1.5-15
0.8-15
0.4-15
6.3、2.5(法兰)
DN40
2-20
1-20
0.5-20
6.3、2.5(法兰)
DN50
4-40
2-40
1-40
2.5
DN65
7-70
4-70
2-70
2.5
DN80
10-100
5-100
3-100
2.5
DN100
20-200
10-200
5-200
1.6
DN125
25-250
13-250
7-250
1.6
DN150
30-300
15-300
9-300
1.6
DN200
80-800
40-800
30-800
1.6

三、HD-LWGY型分体式涡轮流量计选型

型号


HD-LWGY-B










公称通经

4


DN4

6


DN6

10


DN10

15


DN15

20


DN20

25


DN25

32


DN30

40


DN40

50


DN50

65


DN65

80


DN80

100


DN100

125


DN125

150

`
DN150

200


DN200


输出类型

C


无输出,3.6V电池供电

I


24V供电,4-20mA输出

R


24V供电,RS485输出

H


24V供电,4-20mA电流输出HART通讯

G


24V供电,开关量控制
 精度等级
A

精度1.0级
B

精度0.5级
C

精度0.2级
 流量类型
Z

正常流量范围
K
扩展流量范围
C
超扩展流量范围

表体材质

S

304不锈钢
L

316(L)不锈钢

压力等级

P1

PN16
P2
PN25
P3
PN40
P4
PN64
P5
特殊定做

防爆

N

不防爆
D
防爆

线缆长度

-XX

线缆长度m

例:HD-LWGY-B50IBZSP1N-05,无特殊说明,线缆长度为5m。
