靶式流量计

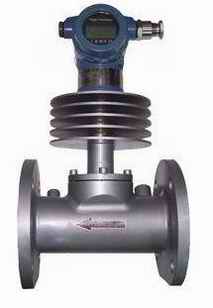

靶式流量计
 点击放大
产品型号:
HD-LBL
产品报价:
询价
产品特点:
靶式流量计耐高温高压,大口径管道,性能可靠 智能化结构设计,具有参数设定标校及故障提示功能 六位液晶显示,可显示瞬时流量,累积流量 具有上下限报警以及脉冲输出功能 指示表头可以轴向360°旋转
  HD-LBL靶式流量计的详细资料:

  智能靶式流量计主要由测量管(外壳)、新型电容力传感器(含阻流元件)、积算显示和输出部分组成。根据不同的介质和工况,必须选用相适应的电容力传感器,因此,用户提供准确的计量对象及参数,生产厂家选用合适的电容式压力传感器是产品能否计量准确的关键。

  当介质在测量管中流动时,因其自身的动能通过阻流件(靶)时而产生的压差,并对阻流件有一作用力,其作用力的大小与介质流速的平方成正比,其数学方式表达如下:
  F=CdAρ·V2/2
  式中:F  ——阻流件所受的作用力(kg)  Cd——物体阻力系数
  A  ——阻流件对测量管轴向投影面积(mm2)
  ρ  ——工况下介质密度(kg/m3)
  v  ——介质在测量管中的平均流速(m/s)
  阻流件(靶)接受的作用力F,经刚性连接的传递件(测杆)传至电容力传感器,
   电容力传感器产生电压信号输出:V=KF
  式中:  V——电容力传感器输出的电压(mV),
  K——比例常数,
  F——阻流件(靶)所受的作用力(kg)

  口  径:DN15~DN300mm
  公称压力:0.6~42MPa
  工况温度:-200℃~+500℃
  精  度:±0.5~±1.5%FS
  量 程 比:  1:15
  壳  体:碳钢;不锈钢(或按用户要求协商提供)
  供电方式:内置3.6VDC锂电池(两年换一次,不带信号输出);外供24VDC(带信号输出)
  输出信号:4~20mA二线制;脉冲0~1000HZ;RS232/RS485(或按用户要求协商提供)
  防护等级:IP65;IP67
  防爆标志:本安型ExiallCT4;隔爆型ExdllCT4
  执行标准:Q/BET05-06
  表头显示:累积流量;瞬时流量;工况温度;工况压力(温压补偿式才有);棒状满量程百分比;故障自检,连接形式:法兰管道式

智能智能靶式流量计典型应用
  1、气体类:煤气、空气、氢气、天然气、氮气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、 氯气等。
  2、液体类:重油、石蜡、沥青、、食用油、渣油、、柴油、矿井水、洗涤剂、酱油、汽油、硅油、 糖浆、溶剂、香      水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、盐水、浆糊、墨水、冷却剂、 乙二醇、矿物油、液态糖、、汽车涂料、树脂、牛油、菜油、液氧、洗发液、牙膏、凝胶、 燃油、牛奶、漂白剂、调节剂、苏打、添加剂、清洗剂、碱性、氨、船用油、化学试剂、煤油、 染料、水、硝酸、高沸点有机溶液、猪油、酒精、油、乙烯、聚丙烯、甲笨等。
  3、蒸汽类:过热蒸汽、饱和蒸汽。

  整台仪表在设计中无可动部件,插入式结构,拆卸方便
  可选用多种防腐及耐高低温材质(如哈氏合金,钛等)
  整机可做成全密封无死角(焊接形式),无任何泄漏点,可耐42MPa高压
  仪表内设自检程序,故障现象一目了然
  传感器不与被测介质接触,不存在零部件磨损,使用安全可靠
  可就地采用干式标定方法,即采用砝码挂重法。单键操作可完成标定
  具有多种安装方式供选择,如选择在线插入式,安装费用低
  具有一体化温度、压力补偿,直接输出质量或标方
  具有可选小信号切除、非线性修正、滤波时间可选择
  能准确测量各种常温、高温500度、低温-200度工况下的气体流量
  计量准确,精度可达到0.2%
  重复性好,一般为0.05~0.08%,测量快速
  压力损失小,仅为标准孔板的1/2△P左右
  抗干扰,抗杂质能力特强
  可根据实际需要更换阻流件(靶片)而改变流量范围
  低功耗电池现场显示,能在线直读示值,示屏可同时读取瞬时和累积流量及百分比棒图
  安装简单方便,极易维护
  多种输出形式,能远传各种参数
  抗震动性强,一定范围内可测脉动流
