流体沿弯管弧形通道流动时，由于受到角加速度的作用，产生离心力，在弯管的内外侧管壁处产生差压，配置差压变送器，可由测差压进而得知流量值，产品应用于恶劣的工业环境，对于高温、高压、潮湿、粉尘、震动等各种条件，有很好的适用性。
主要特点：
适用的测量范围广，重现性好。
无附加压力损失。
耐磨性能好、使用寿命长。
对直管段要求不高（满足前 5D 后 2D ）。
可采用直接焊接式安装，减轻了现场维护工作量，运行费用低。
主要技术参数：
. 取压方式：内外侧取压
. 公称压力: ≤ 32MPa
. 公称通径：50 ～ 1000mm
. 精确度(不确定度)： ± 2.5%
. 适用范围：雷诺数范围 ReD：10 6≥ ReD≥10 4
结构形式
弯管流量计的一次传感元件——弯管传感器依安装管线上的不同分为如下三种：
l.90°弯管传感器——用于工艺管线90°转弯连接处，替代原弯头
2.180°弯管传感器——用于直管线上，替代部分直管段
3.135°弯管传感器——用于工艺管线135°转弯连接处，替代原弯头：

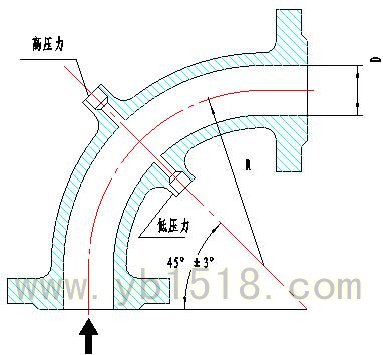

180℃弯管的外形结构见下图：
弯管流量计的系统构成
1． 测量煤气、空气等弯管流量计系统构成
常用的系统构成见下图：（安装图以垂直安装，正压测在上）
2．测量蒸汽弯管流量计系统构成
常用的系统构成见下图：（安装图以垂直安装，负压测在上）
3．测量液体弯管流量计系统构成

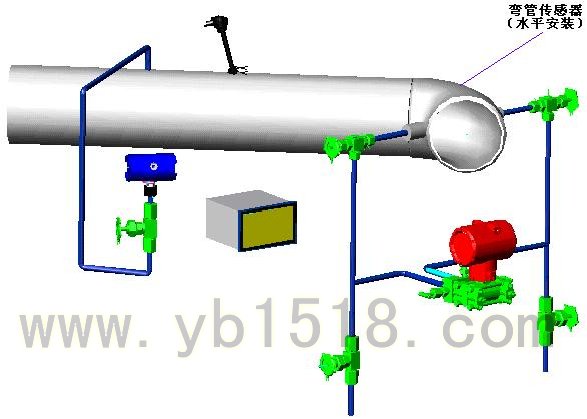

常用的系统构成见下图：（安装图以水平安装）
|
