 首页>>产品展示>>流量计系列>>阿牛巴流量计
产品展示

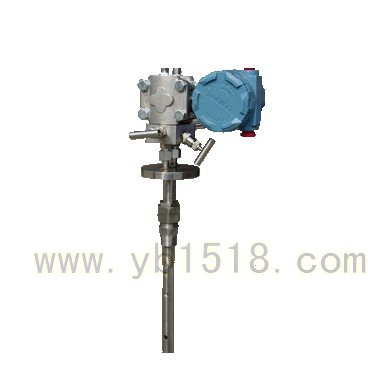

阿牛巴流量计

阿牛巴流量计
 点击放大
产品型号:
HD-LGA
产品报价:
询价
产品特点:
当流体流过探头时,在其前部产生一个高压分布区,高压分布区的压力略高于管道的静压。根据伯努利方程原理,流体流过探头时速度加快,在探头后部产生一个低压分布区,低压分布区的压力略低于管道的静压
  HD-LGA阿牛巴流量计的详细资料:

  HD-LGA均速管亦称阿牛巴、笛管。均速管是在皮托管测速原理的基础上发展而来的,由于压损小、制造成本低、安装维护方便,各国都有广泛适用。

  均速管的测量原理是将整个圆截面分成多个单元面积相等的圆环(中间为圆)。均速管的检测杆是一根中空的金属管。

阿牛巴流量计适用范围
  1公称直径:25mm≤DN≤6000mm
  2公称压力:PN≤25MPa
  3介质温度:t≤650
  4精度等级:1级,1.5级,2.5

阿牛巴流量计结构形式
  均速管是检测杆、取压口和导杆组成,它横穿管道内部与管轴垂直,在检测杆迎流面上设有多个总压检测孔,分别由总压导压管和静压导压管引出,根据总压与静压的差压值,计算流经管道流量。检测杆的截面形状见下图:

阿牛巴流量计理论基础
  均速管流量计是基于皮托管测速原理上发展起来的,它是通过管道的平均流速及管道的有效截面积的乘积来确定流量的。
  它的流量计算公式为:

阿牛巴流量计的几种安装方式

阿牛巴流量计安装要求
  1安装检测杆的测量段应是直的,其上下游直管段长度参照下表所规定的长度。序号上游侧局部阻力件形式上游侧下
序号
上游侧局部阻力件形式
上游侧
无整流器
有整流器
与检测杆在同一平面内
与检测杆不在同一平面内
1
有一个90°弯头或三通
7D
9D
6D
3D
2
在同一平面内有两个90°弯头 * *
9D
14D
8D
3D
3
在不同一平面内有两个90°弯头 * *
19D
24D
9D
4D
4
管道直径改变(收或扩)
8D
8D
8D
3D
5
部分开启的闸阀、球阀或其它节流阀
24D
24D
9D
4D

注:*D为管道标称直径,所给出数据为距离第二个弯头的长度。
  2检测杆插入位置的角度允许偏差范围见图五。
  3对于垂直管道,检测杆可安装在管道水平面沿管道圆周360°的任何位置上,高低压引压管接头应处于同一水平面上。对于水平管道,在测量液体时检测杆插入位置应位于管道横截面水平面中心线45°以下的范围内;测量气体时检测杆插入位置应位于管道横截面水平面中心线45°以上的范围内;测量蒸汽时检测杆应水平插入,见图六:
  4管道上开孔尺寸Φ40
  5补偿用压力变送器在前直管段上,温度变送器(或铂电阻)装在后直管段上距离节流装置2D处。
